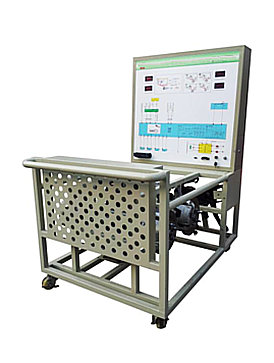

純電動汽車電動真空助力液壓制動實訓臺,純電動汽車電動真空助力液壓制動實訓裝置

作者：管理員     2025-03-13 09:45:07

純電動汽車電動真空助力液壓制動實訓臺,純電動汽車電動真空助力液壓制動實訓裝置


一、產品概述：
純電動汽車電動真空助力液壓制動實訓臺,純電動汽車電動真空助力液壓制動實訓裝置,純電動汽車電動真空助力液壓制動實訓設備選用吉利EV300/原裝純電動轎車電動真空助力液壓制動系統；真實地展示純電動轎車電動真空助力液壓制動系統核心零部件的結構與控制原理、安裝位置和運行工況，培養學員對純電動轎車電動真空助力液壓制動系統故障分析和處理能力。
適用于職業技術學院新能源純電動汽車制動系統課程教學和維修實訓。
二、功能特點：
1、各主要部件安裝在平臺上，保留原車電氣連接方式與結構，斷電后可方便拆檢，訓練學員在拆裝連線過程掌握純電動汽車制動系統零部件拆檢要點；
2、可單獨工作，12VDC電源由開關電源提供；
3、教學板完整顯示電動真空助力液壓制動系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等；面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；
4、設備由平臺和教學板組成，平臺水平放置，安裝原車零部件；底部安裝4個帶自鎖腳輪裝置；
5、面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置；
6、配備智能化故障設置和考核系統；
7、配套實訓指導書，包含系統工作原理，實訓科目，故障設置及清除等要點；
8、配套ABS/EBD的開發控制單元學習模塊,可代替原車ABS/EBD控制單元達到原車ABS工況，了解與學習ABS/EBD仿真控制工作過程，且軟件具備編輯功能。
三、基本配置(每臺)：
序號
名 稱
規格型號
單位
數量
1
電動真空泵
原車
套
1
2
電動真空泵控制單元
原車
套
1
3
ABS控制系統
原車
套
1
4
檢測控制面板(帶面板柜)
裝有各種檢測端子以及彩色電路圖和液壓管路圖；
（950*900*4mm鋁塑板，且安裝絕緣底板)
套
1
5
前左右剎車機構總成
原車
套
1
6
后左右剎車機構總成
原車
套
1
7
剎車真空助力器
原車
個
1
8
剎車總泵與踏板
原車
套
1
9
剎車油瓶
原車
個
1
10
壓力表
0～100kg/psi
個
6
11
開關電源
12V30A
只
1
12
點火開關
配套
只
1
13
帶標識的保險絲與繼電器盒
配套
套
1
14
真空表
配套
只
1
15
移動臺架(帶自鎖腳輪裝置)
1500×1000×1700mm(長×寬×高)
臺
1
16
電機與變頻器
配套
套
1
17
實驗指導書
配套
本
1
