五軸數控加工中心虛實一體訓練機,五軸數控加工中心虛實一體訓練裝置
作者：管理員 2025-03-03 10:09:40
五軸數控加工中心虛實一體訓練機,五軸數控加工中心虛實一體訓練裝置
一、五軸數控加工中心虛實一體訓練機,五軸數控加工中心虛實一體訓練裝置,五軸數控加工中心虛實一體訓練設備產品特點：
智能制造是建設制造強國的主攻方向，數控機床是智能制造重要的組成部分，為響應國家號召，學校或培訓機構會采購大量真實數控機床供學生實訓。由于數控機床價格高、占地面積大、數量少，學生自由訓練操作機會少/數控機床精度高、維護成本更高/初學者易撞機風險大，學習壓力大、成效差、老師責任重/耗材大、培訓成本高！
為了解決以上因素我公司與國際著名品牌“臺灣仁安”共同研發了新一代五軸數控加工中心虛實一體訓練機，該設備軟件與硬件相結合，具有編程、加工和系統調試等功能，可以實現數控三軸加工中心、數控五軸加工中心的仿真操作，可手動編程或輸入CAD/CAM程序進行模擬加工。高度仿真的軟件數控系統界面與真實的數控系統相同，配備真實的工業型操作面板與手輪，讓學生在學習過程中能體會到真實數控機床一致的操作體驗，為下一步操作真實機床打好基礎而特別設計。
二、功能描述：

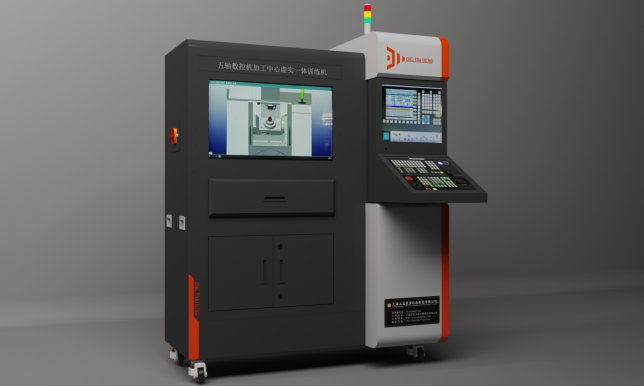

1、設備柜體采用立式結構符合真實的數控機床操作體驗，柜體由高強度鋼板折彎焊接成型，表面采用鐵質亞光密紋噴塑處理，底部裝有4個萬向福馬輪并帶調平裝置，方便移動和固定。
2、模擬機床由一臺32英吋的液晶顯示器以3D形式更加逼真地顯示了同真實機床完全相同的機械結構，它具有代表性的AC和BC軸五軸五聯動加工中心，該模擬機床可放大、縮小、旋轉、平移等多視角畫面，主軸旋轉、刀具切削、換刀、鐵屑、冷卻液等運行時配上聲效讓學生有一種操作真實機床的體驗；
3、數控系統由一臺17英吋的觸摸屏顯示，編輯程序、修改參數、對刀等操作可直接用手指輕輕點擊屏幕相應的功能鍵，有真實數控系統一致的操作體驗；
4、數控機床操作面板、手輪采用標準工業型，當學生在學習時有操作真實機床的體驗。
5、該設備支持多種數控面板，除了用于數控加工培訓外，用戶還可自行安裝CAXA、MasterCAM、UG、Pro/E、Solidworks 等通用的CAD/CAM軟件系統，即可完成 CAD/CAM 知識和技能培訓，也可完成計算機操作系統、計算機編程語言、辦公自動化、數據庫、多媒體等軟件知識和技能培訓。
▲價格低廉使用性強（一臺設備可選配多種不同名稱的數控系統）；
▲可搭配專業版教學資源系統，可對試卷進行自動評分、自動測量等；
▲學習CNC程序代碼功能與使用；
▲學習手工編寫程序、模擬加工、測量工件尺寸；
▲學習定制刀具及正確選用；
▲訓練編程與操作正確方法，避免撞機事件發生；
▲提高學生之主動學習意愿；
▲降低老師教學負擔，輕松教學；
▲教學資源可擴及每位學生獨立練習；
▲減少耗材，減輕培訓成本；
三、產品主要技術參數（西門子系列――3套系統）
3.1：模擬數控系統： SINUMERIK 840Dsl（5軸2套和3軸1套，專業版加工中心軟件）；
1、操作功能面板：功能依照實際工業版SINUMERIK 840Dsl控制器的功能鍵完整設計；
（1）[Machine]加工操作: 顯示機器坐標、絕對坐標與加工狀態；
（a）(AUTO) 覆蓋、過程控制、程序段搜索、設置功能；
（b）(MDA) 加載MDA、保存 MDA、過程控制、設置功能；
（c）(JOG) TSM、設置零偏、定位、端面銑削、擺動功能、設置功能、公英制檢視切換；
測量工件：校準探頭、沿邊、2 個沿邊的間距、圓形凸臺；
測量刀具：手動長度、手動半徑、校準固定點；
（2）[PROGRAM]程序編輯:
（a）功能鍵(編輯): 選擇刀具、搜索、選中、復制、粘貼、剪下、重新編號、設置、關閉；
（b）循環指令編輯(鉆削): 鉆中心孔、鉆削、鉸孔、深孔鉆削、 鏜孔、攻絲、螺紋銑削、位置、重復位置；
（c）循環指令編輯(銑削): 平面銑削：型腔（矩形腔、圓形腔）、凸臺（矩形凸臺、圓形凸臺、多邊形凸臺）、槽（縱向槽、圓弧槽、敞開槽、長孔）、螺紋銑削；
（d）循環指令編輯(輪廓銑削): 新輪廓、輪廓調用、路徑輪廓、 鉆中心孔、預鉆孔、型腔、型腔剩余材料、凸臺、凸臺余料；
（e）循環指令編輯(其他): 毛坯、設置、回轉平面(cycle800)、銑刀定位、高速設定、轉換、子程序；
（f）直線圓?。旱毒摺⒅本€、圓心、圓弧半徑、螺線、極坐標、加工功能；
2、[OFFSET]刀具補正:
（a）刀具外形補正(Geometry)：刀具基本資料設置、測量刀具、刀沿、缷載、選擇刀庫、分類；
（b）刀具磨耗補正(Wear)：分類；
（c）坐標系補正 G54-G57：零偏設置、有效、概覽、基準、詳細資料；
（d）工作區限制；
3、[PROGRAM MANNGER]程序管理: 執行、新建、打開、選中、復制、粘貼、剪下、搜索、 屬性、刪除；
4、CNC程序匯入導出功能：本地硬盤、U盤；
5、[ALARM]異常報警: 報警列表、報警記錄；
6、程序零點位置圖標：依刀具補正值動態顯示；
7、整體操作環境：儲存與匯入功能，完整儲存操作設定之狀態，可匯入還原當時的狀態，方便檢視設定數據，作為評量與修正之參考；
8、工件材料: 儲存與加載功能 (文件格式: STL)；
9、刀具設定: 新增、修改、刪除、刀具數據匯入導出；
10、刀庫裝設: 匯入與匯出、常用刀庫；
11、仿真速度：10%、50%、100%、160%、250%、500%、900%、990%、MAX； 可將仿真速度限制在500%內，幫助學生檢查程序與執行動作；
12、工件設定: 工件顏色、墊塊高度、虎鉗尺寸；
13、工件尺寸測量：角度量測(絕對角度、兩面角度)、圓弧量測(三點圓)；
14、機器生產狀態：支持機器生產狀態實時監控管理系統；
15、主軸轉速與進給速度偵測功能：
（1）主軸正確旋轉，主軸轉速在規定范圍內。
（2）進給速度在規定范圍內。
16、刀具與材料碰撞偵測報警功能：
(1)主軸未旋轉或旋轉方向錯誤，刀具與材料接觸，視為碰撞。
(2)刀具之非切刃部位與材料接觸，視為碰撞。
(3)切削進給速度太快，超過允許范圍，視為碰撞。
17、碰撞偵測報警功能：刀具與材料、虎鉗、轉盤、碰撞偵測；
主軸與材料、虎鉗、轉盤，碰撞偵測；
3.2、工業型操作面板與功能
1、模式選擇鈕功能
（1）AUTO 自動執行模式 - 程序自動執行；
（2）MDA 指令輸入模式 - 參數設定與臨時輸入程序時使用；
（3）JOG 切削進給模式 - 使用軸向鍵切削進給；
（4）RAPID 快速移動模式 - 使用軸向鍵快速移動；
2、進給速度調整旋鈕
(1)啟動[CYCLESTSRT]、暫停[CYCLESTOP]、單節[SINGLE BLOCK]、重置[RESET]；
(2)主軸正轉、主軸停止、主軸反轉；
(3)程序保護鎖、急停、刀庫旋轉按鈕、冷卻液、安全門開/關；
(4)按鍵式軸向按鈕：[X]、[Y]、[Z]、[4TH AXIS]、[5TH AXIS]、正[+]、負[-]、[RAPID]、解除碰撞按鈕、軸向復歸[REF.POINT]；
(5)手輪按鈕[MPG]：懸掛式5軸手輪軸向旋鈕、3檔手輪速率旋鈕；
3.3：模擬數控機床軟件功能（3套）
3.3.1：立式五軸五聯動銑削加工中心（A/C軸）
1、3D實體建構，立式五軸五聯動銑削加工中心（X、Y、Z、A、C軸）；
2、包含機器床座、鈑金外殼、自動門、主軸頭部、虎鉗、Z軸對刀儀、尋邊器、99工位機械手刀庫、刀具、機殼顯示/隱藏功能；
3、仿真設計包含切削液噴濺、切削到工件時飛出切屑、聲音(刀具移動音、切削音效、主軸轉動音、報警音)；
4、碰撞報警功能: 主軸或刀具與材料、虎鉗、轉盤碰撞報警；
5、仿真速度調整: 10%、50%、100%、160%、250%、500%、900%、990%、MAX；可將仿真速度限制在500%內，幫助學生檢查程序與執行動作；
6、工件尺寸測量功能: 長度、寬度、高度、直線、角度、圓?。?br />7、快速恢復出廠值功能；
8、CNC程序匯入導出功能；
9、行程： X 軸650mm、Y 軸650mm、Z 軸550mm；
10、快速移動: X/Y/Z 軸 18m/min、A/C 軸24rpm；
11、切削進給最高速度: X/Y/Z 軸6m/min、A/C 軸 24rpm；
12、工作臺: 搖籃式旋轉臺(A軸+C軸)
13、依真實機床操作控制面盤，動態互動操作仿真整部 CNC 機器；
14、最大工件設定：
（1）長方體工件最大尺寸: 長×寬×高＝230×200×200mm；
（2）圓柱工件尺寸: 直徑×長度×伸長量＝Ф120×250×200mm；
（3）工件位置：居中可調；
15、銑削刀具設定：面銑刀、端銑刀、圓鼻刀、球型刀、倒角刀、尋邊器、定位鉆、絲攻、鉆頭、銑牙刀、粗鏜刀、精鏜刀、快速鉆；
16、刀庫裝設: 刀具裝設、修改、刪除；
17、標準視角: 上視(XY)、前視(ZX)、側視(YZ) 、立體(ISO)；
18、常用縮放視角: 材料范圍、床臺范圍、機械范圍；
19、自由操作視角: 平移、旋轉、縮放；
20、校刀操作功能: Z軸設定, 光電式長度校刀器、X/Y軸設定, 光電式尋邊器功能；
3.3.2：立式五軸五聯動銑削加工中心（B/C軸）
1、3D實體建構，立式五軸五聯動銑削加工中心（X、Y、Z、B、C軸）；
2、包含機器床座、鈑金外殼、自動門、主軸頭部、虎鉗、Z軸對刀儀、尋邊器、99工位機械手刀庫、刀具、機殼顯示/隱藏功能；
3、仿真設計包含切削液噴濺、切削到工件時飛出切屑、聲音(刀具移動音、切削音效、主軸轉動音、報警音)；
4、碰撞報警功能: 主軸或刀具與材料、虎鉗、轉盤碰撞報警；
5、仿真速度調整: 10%、50%、100%、160%、250%、500%、900%、990%、MAX；可將仿真速度限制在500%內，幫助學生檢查程序與執行動作；
6、工件尺寸測量功能: 長度、寬度、高度、直線、角度、圓??；
7、快速恢復出廠值功能；
8、CNC 程序匯入導出功能；
9、行程：X 軸670mm、Y軸550mm、Z 軸550mm；
10、快速移動: X/Y/Z 軸18m/min、B/C 軸24rpm；
11、切削進給最高速度: X/Y/Z軸6m/min、B/C 軸24rpm；
12、工作臺: 搖籃式旋轉臺(B軸+C軸)
13、依真實機床操作控制面盤，動態互動操作仿真整部 CNC 機器；
14、工件設定：
（1）長方體工件最大尺寸: 長×寬×高＝230×200×200mm；
（2）圓柱工件尺寸: 直徑×長度×伸長量＝120×250×200mm；
（3）工件位置：居中可調；
15、銑削刀具設定：面銑刀、端銑刀、圓鼻刀、球型刀、倒角刀、尋邊器、定位鉆、螺絲攻、鉆頭、 銑牙刀、粗鏜刀、精鏜刀、快速鉆；
16、刀庫裝設: 刀具裝設、修改、刪除；
17、標準視角: 上視(XY)、前視(ZX)、側視(YZ) 、立體(ISO)；
18、常用縮放視角: 材料范圍、床臺范圍、機械范圍；
19、自由操作視角: 平移、旋轉、縮放；
20、校刀操作功能: Z軸設定, 光電式長度校刀器、X/Y軸設定, 光電式尋邊器功能；
3.3.3：立式三軸銑削加工中心
1、3D實體建構，立式銑削加工中心（X、Y、Z軸）；
2、包含機器床座、鈑金外殼、自動門、主軸頭部、虎鉗、Z軸對刀儀、尋邊器、99工位機械手刀庫、刀具、機殼顯示/隱藏功能；
3、仿真設計包含切削液噴濺、切削到工件時飛出切屑、聲音(刀具移動音、切削音效、主軸轉動音、報警音)；
4、碰撞偵測功能: 主軸或刀具與材料、虎鉗、轉盤、碰撞偵測 ；
5、仿真速度調整: 10%、50%、100%、160%、250%、500%、900%、990%、MAX；
可將仿真速度限制在500%內，幫助學生檢查程序與執行動作；
6、工件尺寸測量功能: 長度、寬度、高度、直線、角度、圓弧；
7、快速恢復出廠值功能；
8、CNC 程序匯入導出功能；
9、行程：X 軸 830mm、Y 軸510mm、Z 軸 590mm；
10、快速移動: X軸 18m/min、Y軸 18m/min、Z軸18m/min；
11、切削進給最高速度: X軸 6m/min、Y軸 6m/min、Z軸6m/min；
12、依真實機床操作控制面盤，動態互動操作仿真整部 CNC 機器；
13、工件設定：
（1）長方體工件最大尺寸: 長×寬×高＝500×310×300mm；
（2）工件位置：居中可調；
14、銑削刀具設定：面銑刀、端銑刀、圓鼻刀、球型刀、倒角刀、尋邊器、定位鉆、螺絲攻、鉆頭、 銑牙刀、粗鏜刀、精鏜刀、快速鉆；
15、刀庫裝設: 刀具裝設、修改、刪除；
16、標準視角: 上視(XY)、前視(ZX)、側視(YZ) 、立體(ISO)；
17、常用縮放視角: 材料范圍、床臺范圍、機械范圍；
18、自由操作視角: 平移、旋轉、縮放；
19、校刀操作功能: Z軸設定, 光電式長度校刀器、X/Y軸設定, 光電式尋邊器功能；
3.4：程序指令（加工中心）
1、G代碼機能（X、Y、Z、A/B、C軸）（五軸五聯動支持刀尖跟隨功能）；
（1）運動指令: G00、G01、G02、G03；
（2）暫停時間指令: G04；
（3）平面選擇指令: G17、G18、G19；
（4）刀具半徑補償指令: G40、G41、G42、G43；
（5）工件尺寸，英制/公制: G70、G71；
（6）工件尺寸，絕對/增量尺寸指令: G90、G91；
（7）逼近參考點: G74、逼近固定點: G75；
（8）進給速率指令: G94、G95、G96、G97；
（9）工件坐標系: SUPA、G53 G54、G55、G56、G57；
（10）支持鉆孔攻牙循環: CYCLE81-CYCLE89；
（11）支持 G01 自動倒 C 角(CHF)、自動倒R角(RND)；
（12）支持 SWIVEL CYCLE800；
（13）支持 G01 A角度(ANG)指令功能；
（14）支持 G291 ISO 指令格式；
（15）支持 TRAORI(RTCP)刀尖中心跟隨功能；
（16）支持指令 HOLE1、HOLE2、CYCLE801、CYCLE802；
（17）支持槽指令 SLOT1、SLOT1、POCKET3、POCKET4、LONGHOLE；
（18）支持MACRO 宏程序機能：
程序變量：局部變量；
演算指令：加+、減-、乘×、除/、SIN、 COS、TAN、SQRT 平方值、ABS絕對值；
條件判斷：EQ等于、NE不等于、GT 大于、LT 小于、 GE 大于等于、 LE 小于等于；
分歧控制：無條件分歧 GOTOn；條件分歧IF [條件式] GOTOn；重復執行WHILE [條件式]；
2、M代碼輔助機能：
(M00)程序停止、(M01)選擇性停止、(M02)程序結束、(M03)主軸正轉、(M04)主軸反轉、(M05)主軸停止、(M06) 加工中心換刀、(M08)冷卻液開、(M09)冷卻液關閉、(M98)調用子程序、(M99)子程序結束、(M30)程序結束并返回程序開頭；
四、每臺設備標準配置
|
序號 |
主要部件 |
規格 |
數量 |
備注 |
|
1 |
模擬機柜體 |
1550×1140×1860mm |
1臺 |
表面采用亞光密紋噴塑處理，
底部裝萬向福馬輪并帶調平裝置 |
|
2 |
旋轉式數控系統操作箱 |
700×463×520mm |
1臺 |
|
3 |
數控系統仿真軟件 |
SINUMERIK 840Dsl |
3套 |
專業版（5軸2套、3軸1套） |
|
4 |
軟件加密狗 |
USB |
1只 |
正版軟件保護器 |
|
5 |
刀具包 |
加工中心 |
1套 |
模擬加工刀具 |
|
6 |
訓練機控制器 |
360×190×400mm |
1臺 |
主控器 |
|
7 |
模擬機床顯示器 |
32英吋 |
1臺 |
分辨率 1920×1080 |
|
8 |
模擬數控系統顯示器 |
17英吋電容式觸摸屏 |
1臺 |
分辨率 1024×768 |
|
9 |
機床操作面板 |
424×400mm |
1套 |
工業標準型 |
|
10 |
電子手輪 |
懸掛式5軸軸選旋鈕、3檔手輪速率旋鈕 |
1只 |
工業標準型 |
|
11 |
三色報警燈 |
DC24V |
1只 |
工業標準型 |
|
12 |
信息采集器 |
印刷電路板 |
1套 |
工業標準型 |
|
13 |
使用說明書 |
電子文檔 |
1套 |
U盤 |
|
14 |
設備總電源 |
單相三線制 |
500W |
AC220V ±10% 50HZ |
|
15 |
設備重量 |
|
220kg |
|
