數控車床綜合實訓考核裝置,數控車床綜合實訓考核設備,數控車床綜合實訓考核臺

作者：管理員     2025-02-26 15:10:31

數控車床綜合實訓考核裝置,數控車床綜合實訓考核設備,數控車床綜合實訓考核臺


一、產品概述：
數控車床綜合實訓考核裝置,數控車床綜合實訓考核設備,數控車床綜合實訓考核臺是適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和車床工中、高級和技師的培訓和鑒定。
二、設備具有以下獨特優點：
1、該裝置采用開放式結構、模塊化設計，既可用于教學、用于操作演示也可用于現場裝卸訓練
2、以市場占有率最高的SIEMENS數控系統為實訓對象
3、學生掌握數控控制原理，使得受訓者在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象
4、涉及的內容豐富：數控系統、伺服單元、變頻器、邏輯控制、低壓電器、主電機、機械安裝等
5、 柜內電器排布與選型完全按照現行機床生產廠家的模式
6、結構新穎，造型美觀，采用生產型機床，使學生直接對金屬制品進行生產加工
7、電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程，達到工業生產現場實習效果。
三、設備組成部分：

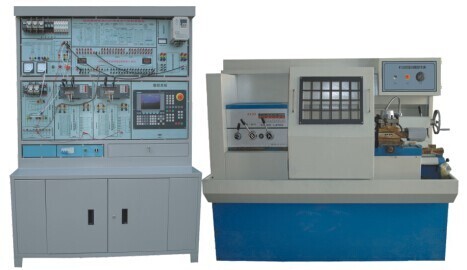

本裝置是由西門子（SINUMERIK 802C base line）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動模塊、伺服電機運行及電機輸入輸出模塊、刀架接口板、開關電源以及配套MY-6132型教學生產兩用數控車床等組成。
四、實訓考核項目：
▲ 數控車床802C系統操作編程實驗（配6132車床）
▲ 主軸變頻單元的調試運行與故障診斷實驗
▲ 全數字交流伺服電機運行與故障診斷實驗
▲ 數控車床電氣控制設計與分析實驗
▲ PLC、編程、接線及在數控機床中的應用
▲ 電動刀架控制原理實驗及接線與故障診斷實驗
▲ 數控車床系統控制機床螺紋加工實驗
▲ 數控車床的冷卻與照明及故障診斷實驗
▲ 絲桿螺距誤差補償實驗
▲ 數控車床電子手輪實驗
▲ 機床RS232串口通訊實驗
▲ 數控車床故障設計排除考核28項
五、6132型數控實訓車床規格：
三爪卡盤
200mm
床身上最大回轉直徑
320mm
最大工件長度
750mm
電動刀架
四工位
主軸孔徑
46mm
主軸轉速、無級變速
100------2000rpm
重復定位精度
X＝0.005 mm、Z＝0.01 mm
主電機功率
5.5kw
機床尺寸（長×寬×高）
1890×1050×1460mm
機床重量
1300kg
六、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-10℃–+40℃
4、整機功耗：＜7KW
5、考核柜尺寸：1370×600×1890mm
