變頻調速實訓裝置,變頻調速實訓設備,變頻調速實訓臺主要由變頻器周圍元器件組成，通過實訓，學生可以了解變頻器的結構、安裝及接線的基本知識，學習變頻器的參數設定和操作方法、控制回路接線端子的設置、接線及智能化功能。變頻器維護等知識。

[規格型號]：MY-24A

[產品名稱]：變頻調速實訓裝置

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

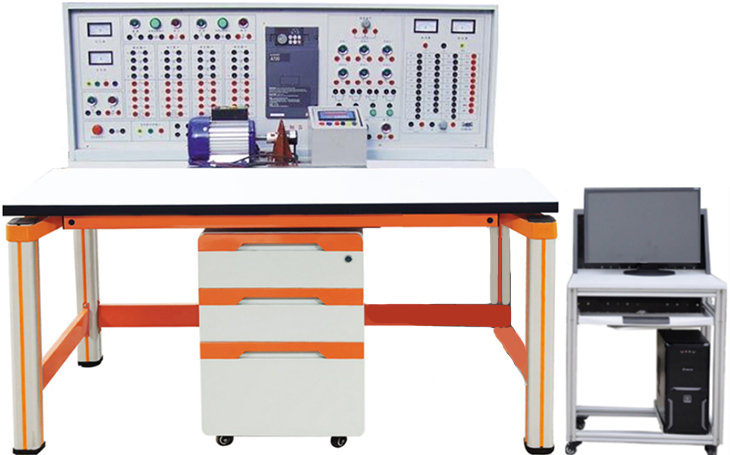

MY-24A 變頻調速實訓裝置

變頻調速實訓裝置,變頻調速實訓設備,變頻調速實訓臺是電氣工程系重點專業實訓室，變頻調速實訓裝置面向計算機控制、電氣自動化、船舶電氣技術專業服務。本裝置能夠模擬實際的工業控制系統。每臺變頻器裝置主要由變頻器周圍元器件組成，通過實訓，學生可以了解變頻器的結構、安裝及接線的基本知識，學習變頻器的參數設定和操作方法、控制回路接線端子的設置、接線及智能化功能。變頻器維護等知識。
一、產品概述：
本裝置是在總結當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的西門子G120變頻器，帶有RS485通信接口。附加操作面板，實訓臺可完成"變頻調速技術"課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。
二、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10%50Hz；
2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)；
3、裝置容量：＜1KVA；
4、重量：＜110Kg；
5、外形尺寸：1550mm×700mm×1300mm；
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、裝置組成：
實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、交流電源控制單元：
380V交流電源U、V、W輸入熔斷器（采用RT28-32 3P熔斷器）經空氣開關后給裝置供電，三只LED數字電壓表，用來觀察三相線電壓監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護；三相四線輸出插座2只，220v市電插座2只供儀器使用。
2、直流電源、直流電壓/電流表、邏輯輸出及指示等：
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。
3、繼電接觸實訓組件：
提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。
4、變頻器實訓模塊：
西門子G120系列變頻器，單相220V交流供電，輸出功率0.75kW。集成RS485通訊接口，提供操作面板及通信接口模塊；具有線性V/F控制、平方V/F控制、可編程多點設定V/F控制，磁通電流控制、直接轉矩控制、網絡控制等工作模式；≥6路數字量輸入/2路繼電器輸出，≥2路模擬量輸入/2路模擬量輸出；具備過電壓、欠電壓保護；變頻器、電機過熱保護；接地故障保護，短路保護等保護功能。通過以太網可與智能控制主機通信控制，主機要求具有數字量30路、模擬量3路，具備以太網、485通信功能。
（二）三相鼠籠異步電機：交流380V/△
（三）電機導軌及光電編碼器一套
（四）實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
（五）每個實驗臺上配有一個主機模塊和多個實驗?zāi)K組成。
（六）平臺采用采用博圖V14軟件輔助教學:博圖V14軟件為控制器、HMI和驅動系統提供了標準化的操作概念，支持共享數據存儲和數據一致性(如組態、通信和診斷期間)，并提供有強大的自動化對象庫。TIA博途V14工程簡便，便于完全訪問整個數字化、自動化解決方案，支持?jǐn)?shù)字化規劃、一體化工程和透明操作；集成S7-300系列PLC編程環境、S7-400系列PLC編程環境、S7-1200系列PLC編程環境、S7-1500系列PLC編程環境、KTP700 BASIC系列觸摸屏開發環境，集成工藝軸調試面板、PID調試面板，實現程序的下載、上載、監視、程序密碼設置、指令和指令塊均支持拖拽、支持符號尋址編程、符號尋址訪問等功能。
四、實訓項目：
（一）繼電接觸控制實訓：
1、三相異步電動機點動控制和自鎖控制；
2、三相異步電動機Y/△換接啟動控制；
3、三相異步電動機聯鎖正反轉控制；
4、三相異步電動機延時正反轉控制。
（二）變頻控制實訓：
5、變頻器功能參數設置與操作；
6、變頻器報警與保護功能；
7、多段速度選擇變頻調速；
8、外部端子點動控制；
9、外部端子遙控控制；
10、控制電機運行時間操作；
11、控制電機正反轉運動控制；
12、電壓/電流監視器信號輸出及顯示；
13、瞬間停電變頻器參數設定；
14、外部模擬量（電壓/電流）變頻調速；
15、基于變頻調速的以太網通信；
16、基于三角波的變頻調速控制；
17、三相異步電機的變頻調速。

友情提示：
1、設備驗收：各采購單位收貨時請檢查變頻調速實訓裝置的貨品外觀，核實本設備的數量及配件，拒收處于受損狀態的變頻調速實訓裝置；
2、設備質保：茂育將為各采購單位提供變頻調速實訓裝置說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對變頻調速實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е伦冾l調速實訓裝置的選型錯誤或購買設備數量錯誤，造成變頻調速實訓裝置的退換貨要求，將不被接受；
4、設備貨期：變頻調速實訓裝置發貨期為參考值，如您需要了解變頻調速實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對變頻調速實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關變頻調速實訓裝置的技術咨詢。
