一、產品簡介

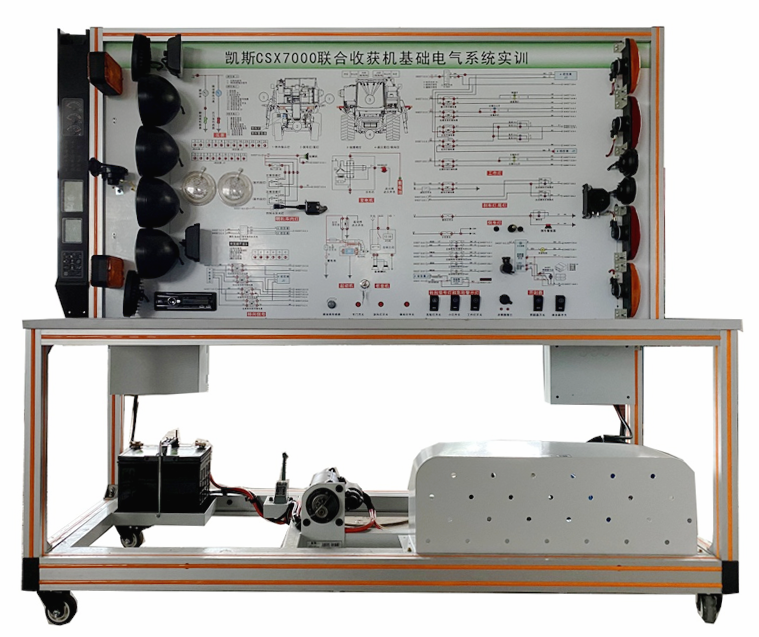

凱斯CSX700收獲機全車電器系統實訓臺采用全新凱斯CSX700收獲機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、影像系統、起動系統和充電系統等電器各系統的組成結構和工作過程；適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1、真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
3、面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
三、技術規格
1、外形尺寸（約）：1740×650×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流24V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
型號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
6、移動腳輪：100*60mm
四、基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	面板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前小燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
11	燈光開關	原車	套	1
12	剎車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束		套	1
16	雨刮總成	原車	套	1
17	雨刮控制繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	工作燈及開關	原車	套	1
23	起動機總成	原車	臺	1
24	發電機總成	原車	臺	1
25	三相異步電動機	YT 100L1-4	臺	1
26	蓄電池		臺	2
27	保險絲盒		個	1
28	電源總開關	50A	個	1
29	移動臺架(帶自鎖腳輪裝置)	1740×650×1700mm(長×寬×高)	臺	1
30	故障模擬與排除裝置		套	1
31	茂育設備手冊		套	1

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查凱斯CSX700收獲機全車電器系統實訓臺的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的凱斯CSX700收獲機全車電器系統實訓臺；
2、設備質保：茂育將為各采購單位提供凱斯CSX700收獲機全車電器系統實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對凱斯CSX700收獲機全車電器系統實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е聞P斯CSX700收獲機全車電器系統實訓臺的選型錯誤或購買設備數量錯誤，造成凱斯CSX700收獲機全車電器系統實訓臺的退換貨要求，將不被接受；
4、設備貨期：凱斯CSX700收獲機全車電器系統實訓臺發貨期為參考值，如您需要了解凱斯CSX700收獲機全車電器系統實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對凱斯CSX700收獲機全車電器系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關凱斯CSX700收獲機全車電器系統實訓臺的技術咨詢。

---
