綜合布線故障檢測實訓臺,綜合布線故障檢測實訓裝置,綜合布線故障檢測實訓設備可開展布線通訊端接、光纖、銅纜跳線測試及故障檢測、多種永久復雜鏈路搭建實訓，干線子系統實訓和工作區信息插座裝置安裝等五部分實訓。

[規格型號]：MYLYX-01D

[產品名稱]：綜合布線故障檢測實訓臺

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

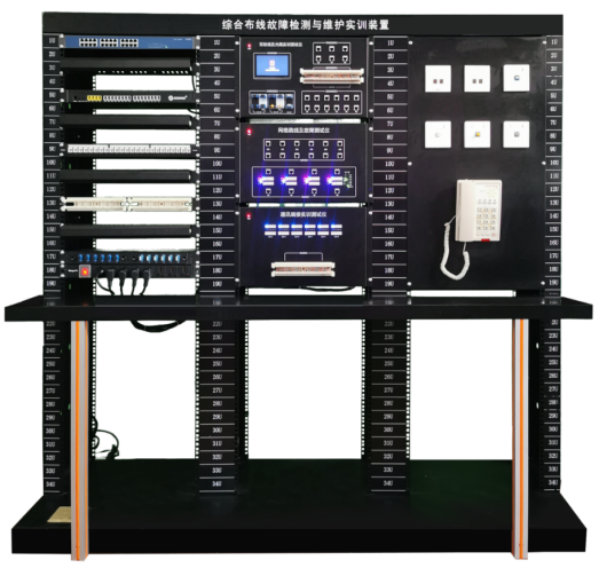

MYLYX-01D 綜合布線故障檢測實訓臺

一、技術規格：
外型尺寸：長1800mm,寬650mm,高1600mm
電壓/功率：交流220V/50W
配套設備：帶彩色LCD液晶屏顯示功能的“雙絞線及光纜實訓測試儀”1臺、帶彩色LED色塊顯示功能的“線纜跳線及故障測試儀”1臺、帶彩色LED色塊顯示功能的“通訊端接實訓及測試儀”1臺、機架式24口網絡交換機1臺、機架式語音交換機1臺（4進16出可編程）、8口工業PDU電源1套、RJ45網絡配線架（19英寸24口）1個，110 通訊配線架（19英寸100對）1個，理線架4個，組合式光纖配線架（19英寸12口）1個、網絡及語音面板（86型）2套、光纖面板4套，按鍵式電話機1部、、操作臺1張。
二、產品特點
1、綜合布線故障檢測實訓臺為三聯全鋼結構，開放式網絡實訓操作，主體分上下層。
2、綜合布線故障檢測實訓臺,綜合布線故障檢測實訓裝置,綜合布線故障檢測實訓設備可開展布線通訊端接、光纖、銅纜跳線測試及故障檢測、多種永久復雜鏈路搭建實訓，干線子系統實訓和工作區信息插座裝置安裝等五部分實訓。
3、機架式彩色LED色塊顯示功能的網絡壓接實訓測試儀1臺，每芯線端接對應彩色LED發光塊，直觀持續顯示端接連接狀況和線序，分48組共有96個發光色塊，同時顯示6根雙絞線全部端接情況?？芍庇^判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
4、機架式彩色LED顯示功能的網絡跳線檢測及故障演示儀1臺，對應彩色LED發光塊顯示線纜兩端RJ45接頭壓接線端接連接狀況和線序，每根跳線對應8組16個彩色LED發光塊。直觀和持續顯示連接狀況和線序，64個指示燈分32組，設有線纜類型、組別、故障類型提示燈組，同時檢測出4根跳線壓接情況。故障演示系統面板上設有網絡跳線測試接口6組，故障模擬演示功能包括正確、反接、跨接、斷路、交叉、短路等國際標準故障類型。
5、雙絞線及光纜測試儀1臺，由電源指示燈、液晶顯示屏、實驗功能接口區組成。實驗功能接口由線纜接口和配線架接口組成，分別包括RJ45接口，110型通訊跳線架和光纜配線接口。儀器正面板左上方設有一塊5.6英寸的液晶顯示屏幕，此高清晰分辨率液晶顯示屏用來顯示各個實驗的數據和測試結果，以及相關實驗說明。進入系統后，點擊液晶觸摸屏，進行實訓項目的選擇。網絡跳線測試功能區、通信端接測試功能區、配線端接測試功能區、光纜配線測試功能區（包含一組光功率計功能）。
6、實訓臺背部設有布線實訓螺孔板（每套有安裝M6螺孔30個，孔距100*100毫米），模擬3套工作區子系統/水平子系統管/槽布線實訓，工作區系統插座安裝實訓，垂直子系統插座安裝實訓；側面立柱20個Φ20暗管孔，進行暗管穿線和工作區底盒安裝實訓。
7、測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
三、實訓功能
1、網絡模塊端接與測試實訓
2、網絡光纖跳線制作與測試
3、光纖熔接、冷接測試實訓
4、110語音跳線架壓接實訓
5、銅纜及光纖網絡布線故障演示與診斷測試
6、銅纜基本鏈路，永久鏈路連接，測試實訓
7、光纜基本鏈路，永久鏈路連接，測試實訓

友情提示：
1、設備驗收：各采購單位收貨時請檢查綜合布線故障檢測實訓臺的貨品外觀，核實本設備的數量及配件，拒收處于受損狀態的綜合布線故障檢測實訓臺；
2、設備質保：茂育將為各采購單位提供綜合布線故障檢測實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對綜合布線故障檢測實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е戮C合布線故障檢測實訓臺的選型錯誤或購買設備數量錯誤，造成綜合布線故障檢測實訓臺的退換貨要求，將不被接受；
4、設備貨期：綜合布線故障檢測實訓臺發貨期為參考值，如您需要了解綜合布線故障檢測實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對綜合布線故障檢測實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關綜合布線故障檢測實訓臺的技術咨詢。
