新能源汽車電機驅動實訓室News

所在位置：首頁 > 產品展示 > 新能源汽車電機驅動實訓室正文

比亞迪e5驅動傳動系統實訓裝置,比亞迪e5驅動傳動系統實訓臺,比亞迪e5驅動傳動系統實訓設備采用純電動汽車原車電機及電機控制器，臺架設備真實可運行，實現電驅動系統教學，產品互聯智能教學系統，實現交互式教學。

[規格型號]：MYXNQ-43B

[產品名稱]：比亞迪e5驅動傳動系統實訓裝置

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

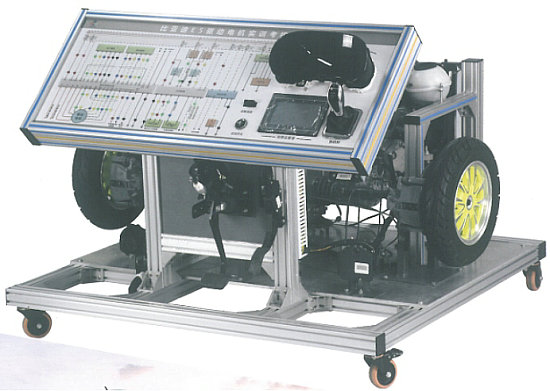

MYXNQ-43B 比亞迪e5驅動傳動系統實訓裝置(高壓電控總成+驅動電機)

一、產品簡介
比亞迪e5驅動傳動系統實訓裝置,比亞迪e5驅動傳動系統實訓臺,比亞迪e5驅動傳動系統實訓設備采用純電動汽車原車電機及電機控制器，臺架設備真實可運行，實現電驅動系統教學，產品互聯智能教學系統，實現交互式教學。
二、技術參數
1、臺架采用比亞迪E5電機。電機與電機控制器相匹配、比亞迪E5電池組；
2、電機和電機控制器采用液冷方式，散熱效果好，水泵、電機、電機控制器、散熱器、水箱等組成冷卻循環系統，水泵和散熱風扇由12V直流開關電源驅動，散熱風扇高速轉動對散熱器進行降溫；
3、臺架裝有電子油門踏板，電機控制器實時采集油門踏板開度信號，調整輸出電流大小，實現電機PMW控制；
4、臺架安裝換擋手柄，設置D檔，N檔，R檔等實現電機正轉，反轉，停止功能，通過負載控制旋鈕控制磁粉制動器控制器，磁粉制動器控制器調整磁粉制動器的制動力矩，模擬實車負載，磁粉制動器輸入直流24V，額定功率65W，由24V開關電源供電；
5、通過對電機控制器CAN協議解析，MiniPC動態采集電機轉速，電機轉矩，電機溫度，控制器溫度，總電壓、總電流等信號，通過圖像化界面動態顯示；
6、臺架安裝故障設置，可設置多路故障；
7、設備配置電源開關，控制臺架上電、下電，配置空氣開關，增強安全保護，設備臺架左側安裝急停按鈕，緊急情況按下急停開關切斷接觸器的控制電源，設備斷電，實現多重安全保護；
8、臺架安裝萬向腳輪，并帶鎖止機構；
9、電機與控制器之間采用25mmm²動力電纜，電纜采用雙層絕緣阻燃線。電纜接線端口使用銅墊片。電纜接頭處采用熱縮管包裹。
三、實訓項目與任務：
項目1：高壓驅動系統：
任務1：高壓驅動系統的組成與識別；
任務2：高壓互鎖與絕緣檢測。
項目2：驅動電機與電機控制器：
任務1：驅動電機系統的基本知識；
任務2：永磁同步驅動電機的結構與檢測；
任務3：電機控制器的結構原理與檢測；
任務4：高壓驅動能量傳遞和熱管理系統。

友情提示：
1、設備驗收：各采購單位收貨時請檢查比亞迪e5驅動傳動系統實訓裝置的貨品外觀，核實的本設備及配件，拒收處于受損狀態的比亞迪e5驅動傳動系統實訓裝置；
2、設備質保：茂育將為各采購單位提供比亞迪e5驅動傳動系統實訓裝置說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對比亞迪e5驅動傳動系統實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е卤葋喌蟚5驅動傳動系統實訓裝置的選型錯誤或購設備數量錯誤，造成比亞迪e5驅動傳動系統實訓裝置的退換貨要求，將不被接受；
4、設備貨期：比亞迪e5驅動傳動系統實訓裝置發貨期為參考值，如您需要了解比亞迪e5驅動傳動系統實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對比亞迪e5驅動傳動系統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關比亞迪e5驅動傳動系統實訓裝置的技術咨詢。
