新能源汽車實訓室設備News

所在位置：首頁 > 產品展示 > 新能源汽車實訓室設備正文

交直流充電測控平臺,交直流充電測控裝置,交直流充電測控設備選用新能源汽車交直流充電樁系統真實器件制作，可展示充電樁的結構與工作原理及充電樁裝配檢驗驗證工作過程，適合于各類院校對充電樁售電及管理系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷、充電樁的裝配檢驗教學需要。

[規格型號]：MYXNY-120F

[產品名稱]：交直流充電測控平臺

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

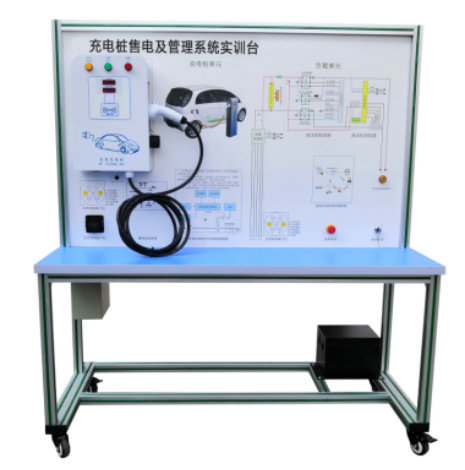

MYXNY-120F 交直流充電測控平臺

一、產品簡介：
交直流充電測控平臺,交直流充電測控裝置,交直流充電測控設備選用新能源汽車交直流充電樁系統真實器件制作，可展示充電樁的結構與工作原理及充電樁裝配檢驗驗證工作過程，適合于各類院校對充電樁售電及管理系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷、充電樁的裝配檢驗教學需要。
二、功能特點：
1、安裝真實220V7KW國標交流充電樁、220V7KW國標直流充電樁(輸出200-700V,電流0-14A)、放電模擬負載系統、點火開關、充電樁智能充電卡片、工況指示燈、電源開關等模塊與操縱開關、國標充電樁充電端口等，真實可操作運行的充電與售電管理系統；
2、面板采用4mm厚鋁塑板，立式安裝面板打印有彩色電路圖與工作原理示意圖；學員可直觀對照系統結構原理圖和實物，認識和分析系統的工作原理；
3、面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等；
4、安裝充電樁的顯示裝置，同步顯示數據；
5、實現實車真實充電過程，包括CC信號、CP信號的檢測、確認及喚醒過程，充電過程中的溫度、電流、電壓檢測等；
6、充電設備可以給安裝國標插座的電動汽車或者新能源汽車其他設備真實充電操作；
7、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶萬向腳輪，便于移動，并帶鎖止機構；
8、配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格：
1、供電電源：AC220V ±10% 50Hz；
2、供電電流：最大32A；
3、工作溫度：-40℃～+50℃；
4、外形尺寸：1500×700×1700(長×寬×高)；
5、面板外形尺寸：1448×940mm（長*寬）；
6、移動腳輪：100*60mm；
7、充電樁：220V、7KW、32A。
四、實訓(實驗)項目：
1、充電樁內部電路原理實訓；
2、充電樁的部件組成及作用實訓；
3、充電樁的操作方法實訓；
4、操作充電樁對蓄電池充電過程實訓。
五、基本配置：
檢測控制面板(裝有各種檢測端子，彩色電路圖和工作原理示意圖)、充電樁組件(交直流國標220V 32A,7KW)、國標交流充電插座與充電槍、智能充電卡片、模擬指示燈、操作開關、DC-DC轉換模塊（48V-12V15A）、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、帶CAN通訊的車載充電機、急停開關與電源總開關、線性可調放電負載、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、故障模擬與排除裝置、設備操作說明書。

友情提示：
1、設備驗收：各采購單位收貨時請檢查交直流充電測控平臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的交直流充電測控平臺；
2、設備質保：茂育將為各采購單位提供交直流充電測控平臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對交直流充電測控平臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е陆恢绷鞒潆姕y(cè)控平臺的選型錯誤或購設備數量錯誤，造成交直流充電測控平臺的退換貨要求，將不被接受；
4、設備貨期：交直流充電測控平臺發貨期為參考值，如您需要了解交直流充電測控平臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對交直流充電測控平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關交直流充電測控平臺的技術咨詢。
