新能源汽車實訓室設備News

所在位置：首頁 > 產品展示 > 新能源汽車實訓室設備正文

電驅動總成裝調平臺,電驅動總成裝調裝置,電驅動總成裝調設備圍繞新能源車用電機及控制系統定向開發，配套整車電機控制器及高壓配電箱?？蓪?shí)現永磁同步電機的運行狀態演示及常規信號檢測；

[規格型號]：MYXNQ-30F

[產品名稱]：電驅動總成裝調平臺

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

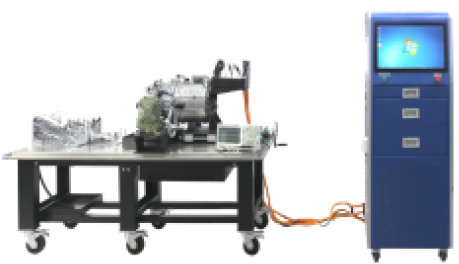

MYXNQ-30F 電驅動總成裝調平臺

一、裝調實訓臺：
1、電驅動總成裝調平臺,電驅動總成裝調裝置,電驅動總成裝調設備圍繞新能源車用電機及控制系統定向開發，配套整車電機控制器及高壓配電箱?？蓪?shí)現永磁同步電機的運行狀態演示及常規信號檢測；
2、產品組成：動力總成拆裝實訓臺.智能信息采集檢測箱.驅動能量供給平臺.三相高壓連接線纜.低壓通信連接線纜等重要組成件組成；
3、電動機類型為三相永磁交流同步電機，電動機最大輸出扭矩310N.m, 額定扭矩160N.m, 最大輸入功率160kW，額定功率80kW，最大輸出轉速12000rpm；
4、變速器為單擋固定齒比變速器，主減速器減速比9.266，一級傳動比3.217，主減速傳動比2.880，電機軸中心與差速器中心的距離239mm；
5、桌面承重面板采用2㎝厚度木板，面板上裝有優質不銹鋼折彎面板，真不銹鋼材質，耐腐蝕，易清潔，受力均勻，承重能力強；
6、桌面平鋪≥5mm厚度絕緣墊，可有效的避免拆裝過程中，部件或油污的滑落對臺面造成的損傷，同時也可避免各部件間硬接觸造成與元件損壞；
7、電機正常運行時，可借助示波器測量三相電的相位與旋變傳感器的信號；
8、平臺設計了電動機與變速箱分離絲桿機構以及變速箱360°任意翻轉結構，使動力總成拆裝輕便快捷。電動機與變速器分離不需手動操作，有效防止學員訓練中的事故隱患。
二、智能信息采集檢測箱：
1、實訓臺配套智能信息采集檢測箱，箱體表面噴涂高附著力磨砂黑色烤漆，工藝精湛，美觀大方；
2、智能信息采集檢測箱裝有電機低壓控制信號輸入及輸出插頭，插頭采用新能源原車低壓信號插頭，最大程度上貼合實車部件教學；
3、智能信息采集檢測箱裝有電機三相電源輸入線纜插座，學生可通過配套電機三相線纜完成驅動能量供給平臺與智能信息采集檢測箱之間的高壓線路裝配與連接；
4、智能信息采集檢測箱裝有低壓通訊線纜插座，學生可通過配套低壓通信線束完成驅動能量供給平臺與智能信息采集檢測箱之間的低壓線路裝配與連接；
5、可借助萬用表完成定子繞組相間電壓信號檢測；

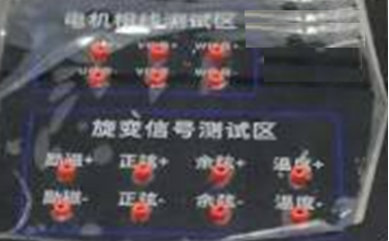

6、設備配套有電機三相電壓信號.電機旋變信號檢測點，可借助示波器等設備對該信號波形進行診斷與分析；
7、檢測面板采用亞克力材質，表面經特殊工藝噴涂底漆處理；裝配具有保護功能的檢測端子，檢測端子名稱采用白色字體絲印。
三、驅動能量供給平臺：
1、驅動能量供給平臺搭載21.5寸超大觸摸液晶顯示器，平臺結構選用堅固冷軋鋼板，經過嚴格的脫脂.酸洗.防銹磷化.純水清洗.靜電噴涂等工藝流程，色澤自然.穩定性高.不易變形.耐水.耐老化；
2、配套車規級電機控制器，設備通電后，可動態展示電機正反轉狀態；
3、平臺配有電機線接口.電機旋變傳感器接口及地線接口，可方便連接智能信息采集檢測箱為電機供電；
4、配套超大存儲抽屜，抽屜采用實心雙排滾珠靜音緩沖阻尼導軌固定，抽拉順滑，平衡力強，導軌表面采用不銹鋼拉絲，電鍍加工拋光打磨處理，歷經鹽霧測試，不易生銹，不易褪色；
5、抽屜內可存放電機高低壓線束，使用方便，美觀大方。
四、驅動能量供給平臺搭配智能教學系統：
1、智能教學系統可控制電機運動；
2、技術平臺配置資源存儲計算機和顯示器，可存儲可視化課程資源和文本資源等，輔助教師開展課堂教學，支持資源遠程更新。

友情提示：
1、設備驗收：各采購單位收貨時請檢查電驅動總成裝調平臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的電驅動總成裝調平臺；
2、設備質保：茂育將為各采購單位提供電驅動總成裝調平臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對電驅動總成裝調平臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е码婒?qū)動總成裝調平臺的選型錯誤或購設備數量錯誤，造成電驅動總成裝調平臺的退換貨要求，將不被接受；
4、設備貨期：電驅動總成裝調平臺發貨期為參考值，如您需要了解電驅動總成裝調平臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對電驅動總成裝調平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電驅動總成裝調平臺的技術咨詢。
