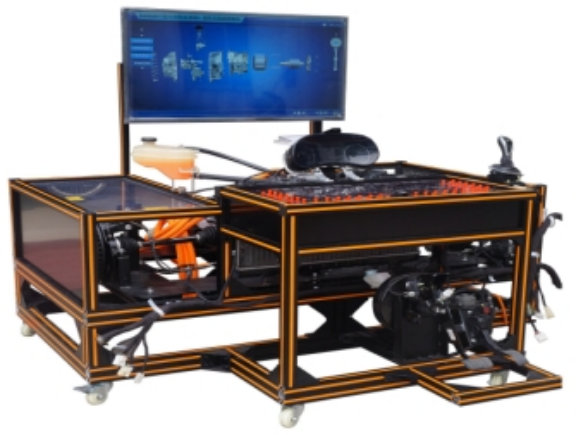

純電動汽車電驅動系統訓練臺,純電動汽車電驅動系統訓練裝置,純電動汽車電驅動系統訓練設備采用純電動汽車原車電驅動系統，包含電機控制器、驅動電機、變速箱等重要組成部分，可真實展示電驅動系統工作過程，同時該產品可互聯智能教學系統，實現純電動汽車動力系統交互式教學。
一、產品概述：
純電動汽車電驅動系統訓練臺,純電動汽車電驅動系統訓練裝置,純電動汽車電驅動系統訓練設備采用純電動汽車原車電驅動系統，包含電機控制器、驅動電機、變速箱等重要組成部分，可真實展示電驅動系統工作過程，同時該產品可互聯智能教學系統，實現純電動汽車動力系統交互式教學。
二、產品功能：
1、產品采用原車永磁交流同步電機，配套原車控制器，可實現動力系統傳遞過程的演示教學；
2、實訓臺配置一鍵啟動開關、電子駐車開關、油門踏板、剎車踏板、換擋模塊、電動真空助力系統，原車儀表等模塊，原車儀表等可真實實現車輛各工況運行；
3、驅動軸車輪與后軸車輪間采用柔性皮帶傳動，驅動輪兩側安裝透明亞克力防護裝置，保障了學員在實訓過程中的安全；
4、訓練臺配置獨立冷卻循環系統，循環系統由電子水泵、電機、散熱器、水箱、電子風扇等組成，電子水泵和電子風扇采用直流12V電源驅動；
5、產品具有四個相同的測試工位，各工位可對純電動汽車電驅動系統低壓線路電信號進行診斷與測量，學員可借助萬用表，示波器等設備對各測試點進行檢測。如：電壓信號，電阻信號等；
6、訓練臺檢測面板絲印彩色純電動汽車電驅動系統電路原理圖，檢測面板采用亞克力材質；檢測端子名稱采用白色字體絲印，并標注與原理圖上線路連接關系對應的數字；
7、檢測面板平鋪，檢測面板上絲印原車線束插接器端子排列圖；
8、可搭配與該實訓臺相配套的純電動汽車電驅動系統智能教學系統對設備進行相關故障設置及清除；
9、實訓臺配置43寸高清多媒體顯示屏，分辨率1920*1080；
10、實訓臺通過CAN轉USB設備對協議數據信息進行轉換，實現MiniPC數據傳輸；
11、測試面板底部支撐箱體表面噴涂高附著力磨砂黑色烤漆，工藝精湛，美觀大方；
12、訓練臺采鋁型材，底部安裝6個萬向腳輪，腳輪帶自鎖裝置，可以固定位置；
13、訓練臺必須與動力電池及管理系統訓練臺、電動空調系統訓練臺、電控助力轉向系統訓練臺、車身電氣系統訓練臺等互聯互動。
三、技術參數：
四合一：驅動電機、充配電、電機控制器、DC/DC；
額定工作電壓408V；
額定功率160KW；
電機類型：永磁同步；
電機布局：前置。
四、實訓項目：
項目1：高壓電驅動系統
任務1：高壓電驅動系統的組成與識別
任務2：高壓互鎖與絕緣檢測
項目2：驅動電機的結構與檢測
任務1：驅動電機的基本知識
任務2：永磁同步驅動電機的結構與檢測
任務3：三相異步電機的結構與故障分析
項目3：電機控制器的結構與檢修
任務1：電機控制器的基本知識與外部特征
任務2：電機控制器的內部結構與檢測
項目4：電驅動能量傳遞和熱管理系統
任務1：電驅動系統能量傳遞系統
任務2：電驅動熱管理系統
五、43寸高清多媒顯示端要求：
1、液晶面板：
1) 對角線尺寸43"；面板品牌SAMSUNG、LG （原裝進口A規)；類型TFT-LCD S-PVA；
2) 分辨率1920×1080(FHD) @60hz；點距（H×V）0.63×0.63mm；亮度(典型值) 350cd/m2；
3) 對比度(典型值) 5000：1；動態對比度10000：1；可視角度(水平/垂直) 178°/178°；
4) 響應時間(灰階) 8ms；可視區域 943.2×531.4mm；色素 1670萬色24Bit；
5) 色域(NTSC)72%；背光WLED；顯示比例16：9；響應時間>8ms；壽命>100000H。
2、電容觸摸特性：
1) 43寸投射式電容屏10點觸控；產品結構 Glass/F/F；支持系統 windwos 7/8 32/64位；
2) 精確度Within 2.5mm each target & 10% Jitter limit on moving；玻璃穿透率 大于85% ；
3) 玻璃霧度值3% (Maximum；總厚度值 4.65 ± 0.15 mm (Cover 4 mm & Sensor 0.47 mm)；
4) 觸摸力度零壓力觸摸；感應次數壽命600萬次;響應時間>5ms;供電方式全雙工USB 供電 DC +5V 最大500Ma。
3、Windows引擎性能：
1) 操作系統支持windows 2000/2003，XP/Vista，Windows 7；Windows 8 (64bit）；
2) CPUIntel® Core™ i5 四核；硬盤(HDD) 128GB SSD；顯卡2G獨立顯卡；內存(DDR3)1333MHz/8GB；
3) 網卡10M/100M/1000M網絡；USB接口USB×4 (USB3.0*2，USB2.0*2）；
4) 數據輸入接口RJ45×1，WIFI×2 (3G可擴展）；Mic輸入立體聲3.5mm×1；
5) Audio輸出立體聲3.5mm×1；視頻輸出接口VGA×1，HDMI×1；主機結構OPS模塊（可自由拔插）。
4、電源特性：
1) 開關電源AC100-240V~(+/-10%),50/60Hz；電源功耗180W；整機功耗(典型值)150W；
2) 電源待機功耗1W；電源接口歐規 220V兩相三線制。
友情提示：
1、設備驗收：各采購單位收貨時請檢查純電動汽車電驅動系統訓練臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的純電動汽車電驅動系統訓練臺；
2、設備質保：茂育將為各采購單位提供純電動汽車電驅動系統訓練臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對純電動汽車電驅動系統訓練臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е录冸妱悠囯婒?qū)動系統訓練臺的選型錯誤或購設備數量錯誤，造成純電動汽車電驅動系統訓練臺的退換貨要求，將不被接受；
4、設備貨期：純電動汽車電驅動系統訓練臺發貨期為參考值，如您需要了解純電動汽車電驅動系統訓練臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對純電動汽車電驅動系統訓練臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關純電動汽車電驅動系統訓練臺的技術咨詢。
