新能源汽車實訓室設備News

所在位置：首頁 > 產品展示 > 新能源汽車實訓室設備正文

新能源汽車無損檢測實訓臺,新能源汽車無損檢測實訓裝置,新能源汽車無損檢測實訓設備采用純電動汽車原車插接器實物制作，無損原車部件與線束，包括電機控制MCU、電池電控BMS、VCU控制、車載充電系統插接器及專用線束，通過專用線束與車輛連接，可直接在檢測臺面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等,可完成電動汽車整車控制及驅動傳動系統相關的實驗實訓內容。

[規格型號]：MYXNQ-147

[產品名稱]：新能源汽車無損檢測實訓臺

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

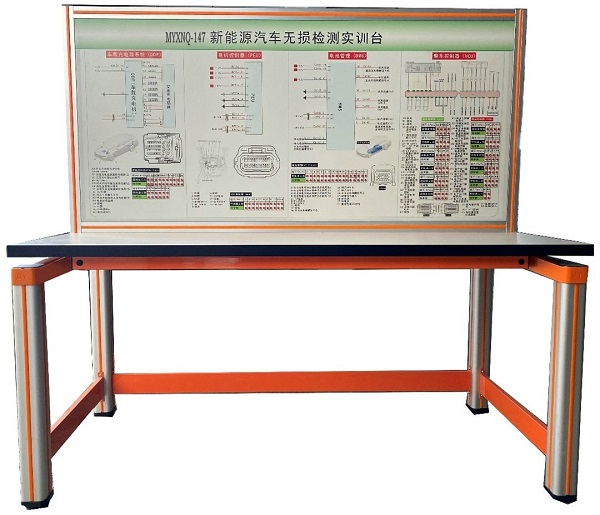

MYXNQ-147 新能源汽車無損檢測實訓臺

一、產品簡介：
新能源汽車無損檢測實訓臺,新能源汽車無損檢測實訓裝置,新能源汽車無損檢測實訓設備采用純電動汽車原車插接器實物制作，無損原車部件與線束，包括電機控制MCU、電池電控BMS、VCU控制、車載充電系統插接器及專用線束，通過專用線束與車輛連接，可直接在檢測臺面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等,可完成電動汽車整車控制及驅動傳動系統（電機控制MCU、電池電控BMS、VCU控制、車載充電系統）相關的實驗實訓內容。
二、產品功能：
1、新能源汽車無損檢測實訓臺通過專用線束與車輛連接(訂制連接線束,無損原車部件與線束)，斷開專用線束后車輛功能完整。(注：新能源汽車整車需要另外采購配套)。
2、車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。
3、可通過原車儀表顯示整車動、靜態信號參數。
4、配備新能源汽車電機控制MCU、電池電控BMS、VCU控制、車載充電系統原理教學板。
5、新能源汽車無損檢測實訓臺面板采用帶檢測端子的原理面板：面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。
6、可以實現多名學員同時進行車輛高技術的維修診斷實訓。
7、安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點1-24個/每系統。
8、配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格：
1、外形尺寸：1600×700×1500mm(長×寬×高)；
2、移動腳輪：100*60mm；
3、工作溫度：-40℃～+50℃。
四、實訓（實驗）項目：
1、實現新能源汽車電機控制MCU、電池電控BMS、VCU控制、車載充電系統各項目實訓；
2、各控制器模塊的結構和工作原理；
3、各控制器的檢測；
4、新能源汽車故障碼的讀取方法；
5、分析新能源汽車故障現象，掌握新能源汽車故障排除方法；
6、新能源汽車維修與保養實訓；
7、新能源汽車大賽培訓實訓；
8、電池管理系統、電機控制器、交流充電單元、VCU控制系統結構和工作原理、數據分析和故障診斷、故障診斷與排除。
五、基本配置：
1、故障設置控制器1套；
2、新能源整車在線檢測實訓臺1套（包括：實驗桌子﹑實驗臺架﹑存儲柜）；
1）實驗桌子：
（1）桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm；
（2）采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg；
（3）立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件；
（4）C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2）實驗臺架：
實驗臺架：實驗臺架采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，所有型材表面滑，無凹槽，用于放置儀表、實驗?zāi)K等。
3）存儲柜：
存儲柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。
3、考核系統： 1套（U形機械故障考核系統）
設故類型包括：1)斷路故障；2)虛接故障；3)短路故障；4)交叉錯接故障。

友情提示：
1、設備驗收：各采購單位收貨時請檢查新能源汽車無損檢測實訓臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的新能源汽車無損檢測實訓臺；
2、設備質保：茂育將為各采購單位提供新能源汽車無損檢測實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對新能源汽車無損檢測實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е滦履茉雌嚐o損檢測實訓臺的選型錯誤或購設備數量錯誤，造成新能源汽車無損檢測實訓臺的退換貨要求，將不被接受；
4、設備貨期：新能源汽車無損檢測實訓臺發貨期為參考值，如您需要了解新能源汽車無損檢測實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對新能源汽車無損檢測實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關新能源汽車無損檢測實訓臺的技術咨詢。
