所在位置：首頁 > 產品展示 > 新能源汽車實訓室設備 正文

驅動傳動系統實訓裝置,驅動傳動系統實訓設備,驅動傳動系統實訓臺采用純電動汽車原車電機及電機控制器，臺架設備真實可運行，實現電驅動系統教學，產品互聯智能教學系統，實現交互式教學。

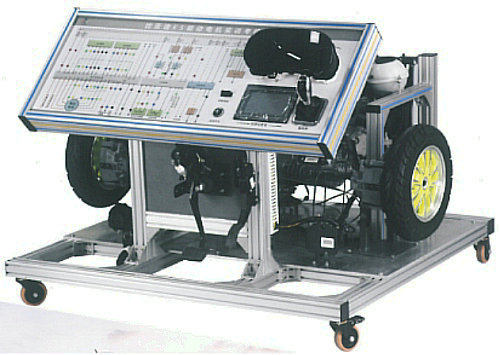

驅動傳動系統實訓裝置

[規格型號]：MYXNQ-43B

[產品名稱]：驅動傳動系統實訓裝置

[價格]：   元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

MYXNQ-43B 驅動傳動系統實訓裝置（比亞迪e5 高壓電控總成+驅動電機+變速箱）

一、產品簡介：
驅動傳動系統實訓裝置,驅動傳動系統實訓設備,驅動傳動系統實訓臺產品采用純電動汽車原車電機及電機控制器，臺架設備真實可運行，實現電驅動系統教學，產品互聯智能教學系統，實現交互式教學。
二、技術參數：
1、臺架采用比亞迪E5電機。電機與電機控制器相匹配、比亞迪E5電池組；
2、電機和電機控制器采用液冷方式，散熱效果好，水泵、電機、電機控制器、散熱器、水箱等組成冷卻循環系統，水泵和散熱風扇由12V直流開關電源驅動，散熱風扇高速轉動對散熱器進行降溫；
3、臺架裝有電子油門踏板，電機控制器實時采集油門踏板開度信號，調整輸出電流大小，實現電機PMW控制；
4、臺架安裝換擋手柄，設置D檔，N檔，R檔等實現電機正轉，反轉，停止功能，通過負載控制旋鈕控制磁粉制動器控制器，磁粉制動器控制器調整磁粉制動器的制動力矩，模擬實車負載，磁粉制動器輸入直流24V，額定功率65W，由24V開關電源供電；
5、通過對電機控制器CAN協議解析，MiniPC動態采集電機轉速，電機轉矩，電機溫度，控制器溫度，總電壓、總電流等信號，通過圖像化界面動態顯示；
6、臺架安裝故障設置，可設置多路故障；
7、設備配置電源開關，控制臺架上電、下電，配置空氣開關，增強安全保護，設備臺架左側安裝急停按鈕，緊急情況按下急停開關切斷接觸器的控制電源，設備斷電，實現多重安全保護；
8、臺架安裝萬向腳輪，并帶鎖止機構；
9、電機與控制器之間采用25mmm²動力電纜，電纜采用雙層絕緣阻燃線。電纜接線端口使用銅墊片。電纜接頭處采用熱縮管包裹。
三、實訓項目與任務：
項目1：高壓驅動系統；
任務1：高壓驅動系統的組成與識別；
任務2：高壓互鎖與絕緣檢測；
項目2：驅動電機與電機控制器；
任務1：驅動電機系統的基本知識；
任務2：永磁同步驅動電機的結構與檢測；
任務3：電機控制器的結構原理與檢測；
任務4：高壓驅動能量傳遞和熱管理系統。
友情提示：
1、設備驗收：各采購單位收貨時請檢查驅動傳動系統實訓裝置的貨品外觀，核實的本設備及配件，拒收處于受損狀態的驅動傳動系統實訓裝置；
2、設備質保：茂育將為各采購單位提供驅動傳動系統實訓裝置說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對驅動傳動系統實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е买?qū)動傳動系統實訓裝置的選型錯誤或購設備數量錯誤，造成驅動傳動系統實訓裝置的退換貨要求，將不被接受；
4、設備貨期：驅動傳動系統實訓裝置發貨期為參考值，如您需要了解驅動傳動系統實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對驅動傳動系統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關驅動傳動系統實訓裝置的技術咨詢。
