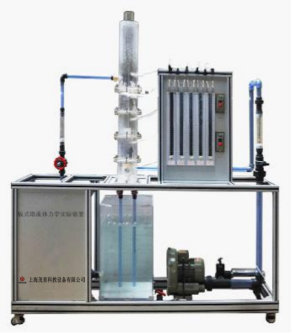

板式塔流體力學實驗裝置,板式塔流體力學實驗設備,板式塔流體力學實驗臺主要實驗：了解板式塔的基本構造，觀察板式塔工作時塔板上的水力狀況；學會識別板式塔內出現的幾種操作狀態，并分析這些操作狀態對塔性能的影響；測定不同類型板式塔（篩板、浮閥、泡罩）的水力學特性，并了解其特點。
| 技術指標 | 說 明 | |||
| 裝置特點 | 1、板式塔流體力學實驗裝置,板式塔流體力學實驗設備,板式塔流體力學實驗臺美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、塔體部分采用全透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。 4、分別采用三種（篩板、浮閥、泡罩）不同的經典塔板，有助于開闊學生視野。 5、塔體進氣位置可調，可驗證不同塔板的泛塔氣速。 6、設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 | 1、了解板式塔的基本構造，觀察板式塔工作時塔板上的水力狀況。 2、學會識別板式塔內出現的幾種操作狀態，并分析這些操作狀態對塔性能的影響。 3、測定不同類型板式塔（篩板、浮閥、泡罩）的水力學特性，并了解其特點。 |
|||
| 設計參數 | 常壓、常溫操作。 板式塔：篩板、浮閥、泡罩。 篩板、浮閥、泡罩塔板壓降：1-5KPa。 液體流量：25-250L/h。 氣體流量：4-40 m3/h。 |
|||
| 公用設施 | 水：裝置自帶透明水箱循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 氣：空氣來自風機（自帶氣源）。 實驗物料：水---空氣，外配設備：無。 |
|||
| 主要設備 | 1.有機玻璃塔體（篩板、浮閥、泡罩）：φ200×2000mm ，板間距300mm。 2.塔底水封槽：500×400×400 mm，304不銹鋼材質，水可自動放凈。 3.液體轉子流量計：LZB-15， 25—250 L/h。 4.氣體轉子流量計：LZB-40， 4—40 m3/h。 5.篩孔板：φ3mm孔，等腰三角形排列，開孔率 5.5%。 6.泡罩板：φ50 泡罩3個。 7.浮閥板：φ39標準F型浮閥3個，最小開度2.5，最大開度8.5。 8.U型型管壓差計，±3000Pa。 9.鼓風機：旋渦氣泵,功率 750W，最大流量72m3/h。 10.接觸器、開關、漏電保護空氣開關。 11.儀表柜：測控、電器設備在實驗架上。 12.外形尺寸：1300×550×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 13.工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體流量 | 轉子流量計 | 就地顯示 | 手動 | |
| 氣體流量 | 轉子流量計 | 就地顯示 | 手動 | |
| 塔體壓降 | U型管壓力計 | 就地顯示 | 無 | |
