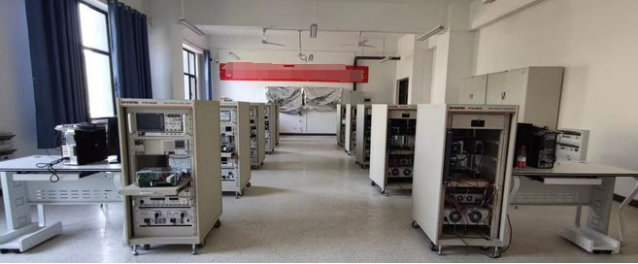

一、方案概述
隨著可再生能源和智能電網的發展，電力存儲技術成為關鍵。為滿足教學需要培養具備實踐能力的電力存儲技術人才，規劃建設電力存儲教學實驗室，滿足專業教學需求。
二、電力存儲實驗設備,電力存儲實驗裝置,電力存儲實驗平臺基礎設備及參數
1、基礎設備：
（1）萬用表
1）分辨率：
分辨率是指進行測量時對小信號的分辨能力。例如，數字式萬用表在4V量程上的分辨率為1mV，說明它可在讀取1V時觀察到1mV（1/1000 V）的變化。
2）顯示位數：
顯示位數是萬用表顯示數值的位數，位數越高，精度也越高3。例如，3位萬用表可顯示三個整位（0到9）以及一個“半位”（僅顯示一個“1”或留為空白），而4位萬用表的顯示分辨率高達19,999字。
3）測量范圍：
萬用表的測量范圍包括直流電壓、交流電壓、直流電流和交流電流等。例如，直流電壓測量范圍一般為2V-1000V，交流電壓測量范圍一般為2V-1000V，直流電流測量范圍一般為200μA-10A，交流電流測量范圍一般為200μA-10A。
4）精度：
精度是指測量值與實際值之間的誤差5。例如，直流電壓精度為±（0.1%+8），交流電壓精度為±（0.8%+40），直流電流量程精度為±（0.2%+20），交流電流量程精度為±（1%+15）。
5）電阻測量范圍：
電阻測量范圍一般為200Ω-20MΩ，精度為±（0.5%+20）。
6）電容測量范圍：
電容測量范圍一般為20nF-20mF，精度為±（1.5%+20）。
7）頻率測量范圍：
頻率測量范圍一般為20Hz-20MHz，精度為±（0.1%+15）
（2）示波器
1）通道寬帶：200MHz
2）模擬通道：2
3）上升時間：1.75ns
4）采樣率：1GS/s
5）記錄長度：20k
6）垂直分辨率：8位(1mV/div~10V/div)
7）探頭接口：無源BNC探頭，電流探頭和功率探頭
8）分析：32種自動測量,數學,基準,光標,FFT,縮放,自動設置
9）I/O：USB主控接口，USB設備接口,輔助輸入接口
（3）直流電源
1）功能特點：
數字式編碼器操控，比可調電阻式調壓更方便可靠；
編碼器可直接控制開關機，關機后功耗僅2W；
支持實時調壓調流模式，調試負載更便捷；
支持存儲自定義9組電壓電流，可快速調出使用；
支持充滿自動關機，關機電流閾值任意設定；
支持充電安時數統計；
支持軟件過壓過流保護，輸出異常偏高即關閉輸出；
完善的溫度保護，高溫加速散熱，過溫自動降流。
2）參數：
輸入電壓：220V；
輸出電壓：0-125V；
輸出電流：0-30A；
最大功率：3000W；
額定功率：2400W。

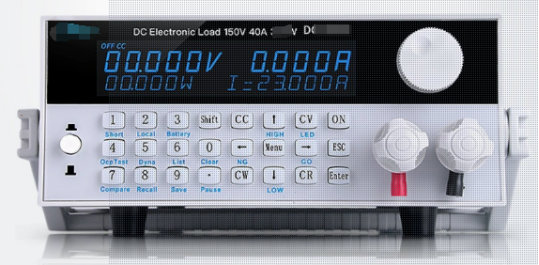

（4）可編程負載
1）CC,CV,CR,CP四種基本測試模式；
2）電流遠端監視功能,外部觸發功能；
3）遠端電壓補償輸入；
4）高速動態變頻掃描功能；
5）快速恒壓、恒流環路響應；
6）硬件乘法器實現CR模式；
7）采用硬件實現功率、電流保護；
8）支持電池電量測試；
9）智能溫控風扇、斷電記憶功能；
10）列表模式可存儲60組數據；
11）最大功率4KW;最大電流240A;最大電壓500V：
電壓、電流采樣速率高達500KHz,可測量250KHz的電源紋波并實時顯示16位高精度電壓、電流測量，0.1mV/0.1mA高分辨率CR-LED測試，電源上升/下降時間測試動態電流/電壓測試，高達10KHz的動態頻率。
12）具備自動測試功能，提高測試效率：
恒阻+恒流、恒壓+恒阻、恒壓+恒流三種組合測試，序列測試功能。
13）OCP、OPP、OVP測試、負載效應測試、正弦電流測試模式獨立短路測試與測試暫停功能(僅在CC、CV、CR、CP模式下有效)模塊化設計，能量密度高，維護方便，擴展方便測試結果脈沖(PASS/FAIL)輸出功能；
14）外接兩路溫度檢測功能，可實現外接溫度保護列表自啟電壓功能，過電壓短路限壓功能配套上位機軟件實現遠端操作和監控；
15）過電壓、過電流、過功率、過熱、防反接等基本保護，智能卸載功能列表模式自帶存儲，支持外掛U盤保存與調用，支持U盤升級系統標配RS232、RS485、USB通訊接口，支持更多拓展接口。
16）詳細參數：
電壓：0~150V；
電流：低檔L:0~24A高檔H:0~240A；
功率：1KW。
17）CV模式：
量程：低檔L:0~18V，高檔H:0~150V；
分辨率：低檔L:1mV,高檔H: 10mV；
精度：士(0.05%+0.025%FS)。
18）CC模式：
量程：低檔L:0~24A，高檔H:0~240A；
分辨率：低檔L:1mA，高檔L:10mA；
精度：士(0.1%+ 0.1%FS)。
19）CR模式：
精度：0.05Q~7.5KQ；
分辨率：16bit；
量程：0.1%+0.08R%。
20）CP模式：
分辨率：10mW；
精度：0.2%+0.2%FS。
2、專用設備：小型儲能系統（如鉛酸電池、鋰電池）等。
（1）鉛酸電池關鍵參數：
1）電池容量：用Ah（安時）表示，1Ah代表在1A電流下放電1小時所釋放的電量。電池體積越大，容量通常越高；
2）標稱電壓：電池剛出廠時，正負極之間的電勢差稱為標稱電壓。對于常見的12V電池，這是由6個2V電池串聯構成的；
3）內阻：電池的內阻由極板的電阻和離子流的阻抗組成。在充放電過程中，極板電阻不變，但離子流阻抗會隨電解液濃度和帶電離子數量的變化而變化；
4）充電終止電壓：蓄電池充足電后，即使繼續充電，電壓也不會上升，此時的電壓稱為充電終止電壓；
5）放電終止電壓：蓄電池放電時允許的最低電壓。如果電壓低于此值，繼續放電會導致電池兩端電壓迅速下降，形成深度放電，影響電池壽命；
6）放電率：表示電池放電的速率，通常用C表示，如C20表示在20小時放電率下的容；
7）環境溫度：影響電池的容量和壽命，通常以25℃為基準。在極端溫度下，電池的容量和壽命會有所變化；
8）體積和重量：電池的體積和重量與容量有關，容量越大，體積和重量通常也越大；
9）最大充放電電流：電池在充電和放電過程中允許的最大電流，通常以電池容量C的倍數表示；
10）充電溫度和放電溫度：充電溫度范圍為0~45℃，放電溫度范圍為-40~+55℃2；
11）放電循環壽命：電池進行充電和放電直到容量減少到額定容量的70%時的循環次數。電池循環次數越多，壽命越長；
12）開路電壓與工作電壓：開路電壓是電池在無負載狀態下的電壓，工作電壓是電池在接通負載后的電壓。

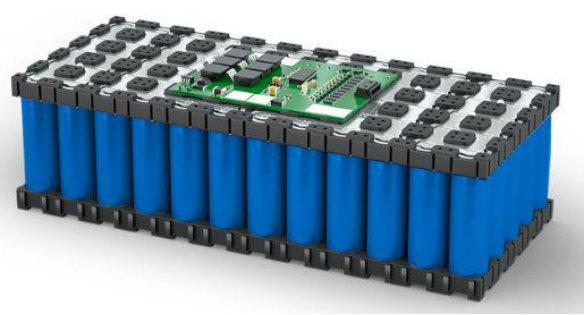

（2）磷酸鐵鋰電池關鍵參數：
1）標稱電壓：3.2V，實際工作電壓通常在2.8V至3.6V之間；
2）容量：通常以額定容量表示，即電池從充滿電到完全放電所能提供的電能量。容量與電壓、負載電流等因素有關，使用時需按照額定容量進行充放電；
3）充電速率：充電倍率，即以電池額定容量為基準，充電電流與電池額定容量的比值。一般在0.2C至1C之間，即電池額定容量的0.2倍至1倍；
4）放電速率：放電倍率，即以電池額定容量為基準，負載電流與電池額定容量的比值。一般在0.2C至3C之間；
5）循環壽命：指電池能夠完成多少次循環充放電，一般表述為充放電循環次數。磷酸鐵鋰電池的循環壽命較長，一般能夠達到2000次以上；
6）工作溫度范圍：充電溫度通常為0℃至45℃，放電溫度為-40℃至+55℃；
7）安全性能：磷酸鐵鋰電池具有較好的安全性能，不易因過充電、過放電而損壞，且無記憶效應。自放電率：磷酸鐵鋰電池的自放電率較??；
8）環保性能：該電池使用環保無毒無污染的原材料，符合環保要求；
9）其他參數：電芯類型：可分為高倍率電芯、低溫電芯和常規電芯等；
10）電池尺寸：如磷酸鐵鋰26650型，直徑為26mm，長度為65mm；
11）重量：如IFR14500磷酸鐵鋰電池，總重量為17g5；
12）應用領域：廣泛應用于電動汽車、儲能系統、便攜式電子設備等領域。
三、實驗項目：
1.電池充放電實驗：測試不同類型電池的充放電特性；
2.儲能系統集成實驗：搭建小型儲能系統并測試其性能；
3.數據采集與分析實驗：使用數據采集系統記錄并分析實驗數據；
4.故障排查實驗：模擬常見故障并學習排查方法。
