單片機微機接口綜合實驗裝置,單片機微機接口綜合實驗設備,單片機微機接口綜合實驗平臺適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。為職業學院、中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
一、產品概述
單片機微機接口綜合實驗裝置,單片機微機接口綜合實驗設備,單片機微機接口綜合實驗平臺綜合單片機系統和80386/80486微機原理接口系統為一體化設計的實驗平臺，根據單片機和微機接口實驗教學的特點出發，全部系統和常用實驗模塊采用一體化設計方式，創新實驗模塊采用外部擴展方式。該實驗系統是目前最實用的一款單片機和微機接口綜合實驗教學平臺，適合各層次學生進行單片機原理和應用方面的實驗教學（專利產品）。該裝置適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。為職業學院、中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
二、產品特點
1、通用性強：本裝置綜合了目前國內各類學校單片機、微機基礎應用技術和綜合應用技術類課程的實驗內容，故能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整。
2、實用性強：配置專門儀器儀表架、實驗操作使用方便，儀器擺放整潔有序。
3、可靠性強：設有大量可靠的鍍銀紫銅插座，實驗時接觸可靠；可靠的圓腳集成塊插座和紫銅管插座等均與防轉插座內部連好，實驗導線采用高檔彈性直插導線，接觸性能良好。
4、擴展性強：增加實驗系統就可以增加相應的實驗項目，不受空間限制，靈活機動，節省實驗平臺建設，節省實驗室。
三、主要技術指標：
1、輸入電壓：單相三線～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、外形尺寸：單個實訓臺尺寸為1.4m×0.7m×1.15m。
四、產品結構：

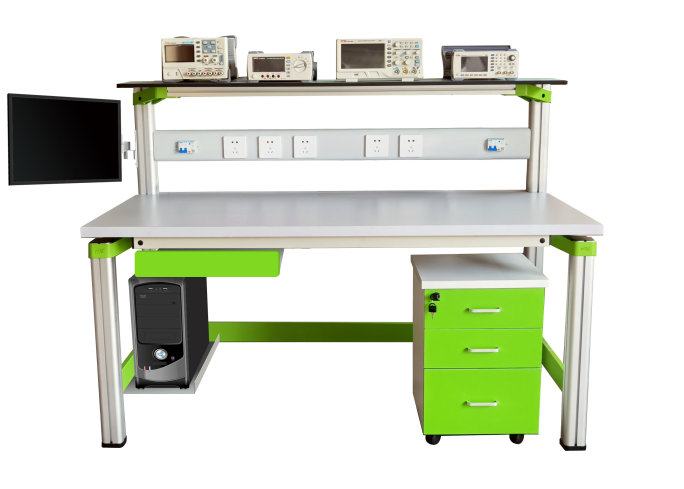

裝置由儀器架、電源控制箱、實驗桌、單片機、微機接口實驗系統、移動矮柜、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
（一）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
（二）電源控制箱：電源控制箱鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，并設有獨立漏電保護開關，電源控制箱置于儀器架下部，儀器儀表電用安全方便。并裝有LED燈控制開關。
（三）實訓桌結構：
實訓桌規格為1400（長）*700（寬）*1150（高），設有一個鍵盤托一個抽屜，桌子下部靠后右邊有一個電腦主機箱托。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與儀器架、電源控制箱組成一個完整的實訓屏。
（四）儲存柜1個：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（五）靠背椅2張：靠背椅采用結實厚鋼管支架，結實耐用，結構符合人體工程學，久坐不累，亞麻布面質感好。
（六）實驗器材：單片機、微機接口實驗系統1套，可兩人共同完成實驗項目，技術指標：
A、詳細硬件技術指標
* 標準配置部分
1、單片機系統
1）將MCGS工業組態軟件應用于單片機控制系統中，直觀形象地展示實際自動控制工業場景。2）單片機本身的全部輸入和輸出端口由排針和自鎖緊插孔引出，以便觀察時序波形。
3）32K單片機外部擴展RAM，8路譯碼輸出，留給學生自行設計連接。
4）單片機外部擴展總線包括8位數據總線、地址總線、讀寫信號和時鐘等控制線全部由排針和自鎖緊插孔引出。
5）具備單片機在線下載、獨立運行功能，每套實驗箱配備一片此單片機芯片。
6）軟件采用keil C51聯機調試軟件，支持支持匯編語言和C語言源程序級調試。
7）根據用戶需要可以配置真正USB通信方式（非串轉USB)單片機仿真器。
2、微機系統
1) CPU基于386EX/486DX設計。
2) 系統主控芯片采用CPLD器件EPM7128S設計。
3) 系統監控采用256K Flash Memory W29C020設計。
4) 用戶程序和數據存儲器采用128K SRAM UT621024設計。
5) 兩種與PC系統通信方式：①用CH395設計的標準USB通信；②用CH395SL設計的以太網通信。
6) 設計有新型串行通信接口16C2550B和RS232收發器SP232EEN及其DB9接口。
7) 總線插座提供32位數據總線、20位地址總線（可擴展為32位地址總線），數據總線支持8/16/32位存儲器與I/O操作。
3、實驗電路主板組成
3.1、電源：提供±5V，±12V工作電源。每路均有短路保護自恢復功能。
3.2、信號源：1）1組正負單次脈沖輸出；2）9路固定脈沖輸出：10MHZ、1MHZ、500KHZ、100KHZ、10KHZ、1KHZ、100HZ、10HZ、1HZ。3）1路0-5V模擬量輸出。
3.3、人機接口
1）4×6鍵盤矩陣
2）8位LED發光管模塊
3）8位帶指示邏輯電平開關
4）帶譯碼的8只高亮LED七段數碼顯示器
5）音頻信號輸出電路（帶8Ω喇叭、蜂鳴器）
6）繼電器接口控制電路
7）直流電機及控制驅動電路以及速度測量電路(光電傳感器：采用ST135，帶柵格盤)
8）三相五線步進電機20BY及驅動電路UN2003
9）LCD12864中文液晶（兼容LCD1602字符型）顯示電路
10）16×16雙色點陣顯示及其驅動電路
11）32位開關量輸入和輸出電路模塊（選配）
12）PCF8563事實時鐘電路
13）MAX708看門狗電路
14）脈沖調制輸出電路
3.4、接口控制電路、存儲器和通信實驗電路
1）8路8位并行模數轉換電路ADC0809
2）8位串行模數轉換電路TLC549
3）1路8位 數模轉換電路DAC0832路
4）10位串行數模轉換電路TLC5615
5）并行鍵盤顯示控制電路8279
6）串行鍵盤顯示控制電路ZLG7290
7）24位并行I/O接口擴展電路8255
8）8位I/O口輸入/輸出接口擴展74LS244/74LS273
9）8254/8253定時/計數器接口電路
10）三種串行口接口電路16C2550、16C550和8251
11）8259中斷控制接口電路
12）8237A DMA數據傳送接口電路
13）RS232通信模塊，RS485通信模塊
14）數字溫度傳感器DS18B20測量電路模塊
15）EEPROM 16位1K存儲器電路93C46模塊
16）I2C存儲器電路
17）32位SRAM，由4片8位存儲器6116組成（選配）
3.5、配置雙通道虛擬示波器
1）真正的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率
2）帶有實時X-Y示波器：自動同步顯示功能
3）存儲功能：存儲/栽入/分析歷史波型
4）輸入模擬電壓信號幅值由軟件調整，勿需硬件開關切換
5）帶有幅頻/相頻特性專用虛擬示波器?？梢员４娌ㄐ臀募?，圖片文件，方便插入在教學課件中。
3.6、擴展接口
1）擴展全部系統總線和20線L_DV總線插座，用于接入外擴模塊，開展創新實驗。
4、模塊間實驗的連接：控制信號和部分接口信號的引出采用自鎖緊式涂金插孔（永不氧化，美觀漂亮），一些總線信號采用排線連接，操作簡便，實驗導線連接穩定可靠。
5、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×100mm。
*選配外部擴展的創新實驗模塊
1）RFID射頻卡（非接觸式IC卡）讀寫電路模塊。
2）41線LED音頻電平顯示實驗電路。
3）高精度數字標尺顯示實驗電路。
4）TFT液晶顯示模塊，多點觸摸電容屏模塊。
5）ISD1730語音錄放電路。
6）傳感器模塊，含光敏、熱敏、氣敏、溫濕度、超聲測距、人體紅外等
B、軟件技術指標
1、微機系統與PC通信可選USB和以太網絡兩種方式。
2、PC端集成開發環境軟件基于.NET開發，支持Windows XP/7/10的32位和64位系統。
3、匯編語言和C語言支持符號化遠程調試，同時支持本機調試，即PC獨立調試方式。
4、匯編語言和C語言均采用工程文件組織管理。
5、匯編語言支持多段調試；支持寄存器、變量顯示及修改；支持命令行窗口運行DEBUG32調試命令。
6、匯編語言調試支持INT21H字符和字符串重定向顯示功能（2,9號）、支持INT21H的字符和字符串遠程鍵盤輸入功能（1,10號），支持D/A虛擬儀器顯示功能。
7、匯編語言支持保護模式編程實驗，內容包括描述符、特權級變換、任務切換，8259A硬件中斷、異常處理、無分頁/分頁存儲管理等。
8、單片機系統采用KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。
9、STC系列單片機在線下載軟件STC_ISP_V479。
10、MGCS工業組態軟件
11、MGCS工業組態軟件與單片機接口例程
五、實驗內容
第一部分 單片機軟件編程基礎實驗
1、清零實驗
2、拆字實驗
3、拼字實驗
4、數據傳送實驗
5、數據排序實驗
6、無符號雙字節快速乘法編程實驗
第二部分 單片機硬件基礎應用實驗
1、單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
2、單片機I/O口應用實驗_工業順序控制
3、并行I/O接口8255應用
4、簡單I/O口擴展實驗
5、A/D轉換實驗
6、D/A轉換實驗
7、鍵盤顯示控制器8279應用實驗
8、步進電機控制實驗
9、小直流電機調速實驗
10、電子音響實驗
11、繼電器控制實驗
12、數據存貯器擴展實驗
13、單片機串行口應用實驗_雙機通信
14、單片機串行口應用實驗_與PC機通信
15、串行接口16C550應用實驗
16、串行A/D轉換器TLC549應用
17、串行D/A轉換器TLC5615應用
18、單片機雙機通信實驗_用RS485總線
19、USB接口應用實驗（需要選配模塊）
20、16X16 LED點陣顯示實驗
21、128×64 LCD液晶（T6963）顯示接口實驗
22、數字溫度傳感器DS18B20的原理與應用實驗
23、“看門狗”復位實驗
24、I²C總線智能卡讀寫實驗
25、串行E²PROM的讀寫實驗
26、串行鍵盤顯示接口ZLG7290應用實驗
27、PCF8563串行實時時鐘應用實驗
28、工業組態軟件編程實驗
29、MCGS工業組態軟件在單片機控制中的應用實驗
1）步進電機控制實驗_總線控制
2）直流電機控制實驗_總線控制
3）工業順序控制實驗_位控制
4）數據采集實驗_總線控制
5）數據采集實驗_總線控制
6）數字電壓表實驗
7）液體混合控制實驗
8）交通燈控制實驗
30、工業組態軟件和微控制器的接口編程實驗
第三部分 微機系統部分
1、ADC0809A/D轉換實驗
2、DAC0832D/A轉換實驗
3、8255A并行I/O口實驗
4、8253A/8254A定時/計數器實驗
5、8259A單級中斷控制實驗
6、8251A串行通信實驗
7、8237A DMA控制數據傳送實驗
8、直流電機轉速測量與控制實驗
9、步進電機控制實驗
10、繼電器控制實驗
11、8/16/32位數據存貯器擴展實驗
12、8/16/32位I/O口輸入和輸出實驗
13、16×16點陣字符顯示實驗
14、128×64LCD液晶圖形顯示實驗
16、數碼管顯示實驗
17、矩陣鍵盤控制實驗
18、電子琴設計實驗
19、中斷控制器（486EX）實驗
第四部分 軟件實驗項目
1、顯示程序實驗
2、數據傳送實驗
3、數碼轉換類程序實驗
4、運算類程序實驗
5、分支程序設計實驗
6、循環程序設計實驗
7、子程序設計實驗
8、綜合程序設計實驗
第五部分 微機保護模式下的實驗項目
1、分頁存儲管理實驗
2、全局描述符表實驗
3、任務切換CALL實驗
4、任務切換JMP實驗
5、實模式保護模式轉換實驗
6、無分頁存儲管理實驗
7、8259中斷實驗實驗
*第六部分 創新擴展實驗
1、RFID射頻卡（非接觸式IC卡）讀寫電路實驗。
2、41線LED音頻電平顯示實驗。
3、高精度數字標尺顯示實驗。
4、TFT液晶顯示實驗。
5、ISD1730語音錄放電路實驗。
6、傳感器應用實驗，含光敏、熱敏、氣敏、溫濕度、超聲測距、人體紅外等。
六、配置表
|
序號 |
名 稱 |
說 明 |
數量 |
|
1 |
儀器架 |
|
1套 |
|
2 |
電源控制箱 |
|
1套 |
|
3 |
實驗桌 |
|
1張 |
|
4 |
移動矮柜 |
|
1個 |
|
5 |
學生椅 |
|
2張 |
|
6 |
單片機、微機接口實驗系統 |
含詳細技術指標里標配部分的全部硬件（核心板標配二種） |
1套 |
|
7 |
實驗導線 |
2號實驗導線 |
40cm |
15根 |
1套 |
|
8芯壓線 |
40cm |
6根 |
|
串口通信線（2、3交叉） |
1.5m(用戶通信線或示波器通信線） |
1根 |
|
方口USB通信線 |
1.5m |
1根 |
|
網線 |
1.5M |
1根 |
|
交流電源線 |
1.5m |
1根 |
|
跳線片 |
|
5只 |
|
8 |
軟件光盤 |
KEIL C 軟件和組態軟件各一張 |
1套 |
|
9 |
工具 |
尖嘴鉗1把、鑷子1把、斜口鉗1把 |
1套 |
|
10 |
實驗指導書 |
|
1套 |
|
11 |
電腦 |
用戶自備 |
1臺 |
以下是選配模塊：
|
10 |
16X16點陣顯示電路 |
1塊 |
|
11 |
41線LED音頻電平顯示實驗電路 |
1塊 |
|
12 |
高精度數字標尺顯示實驗電路 |
|
13 |
USB總線通信實驗電路 |
1塊 |
|
14 |
32位SRAM讀寫模塊 |
1塊 |
|
15 |
32位IO口擴展模塊 |
1塊 |
|
16 |
雙通道虛擬示波器模塊 |
1塊 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查單片機微機接口綜合實驗裝置的貨品外觀，核實本設備的數量及配件，拒收處于受損狀態的單片機微機接口綜合實驗裝置；
2、設備質保：茂育將為各采購單位提供單片機微機接口綜合實驗裝置說明書內的質保條件和質保期，在質保范圍內提供對本設備的免費維修，超出條件承諾時提供對單片機微機接口綜合實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因導致單片機微機接口綜合實驗裝置的選型錯誤或購買設備數量錯誤，造成單片機微機接口綜合實驗裝置的退換貨要求，將不被接受；
4、設備貨期：單片機微機接口綜合實驗裝置發貨期為參考值，如您需要了解單片機微機接口綜合實驗裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對單片機微機接口綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關單片機微機接口綜合實驗裝置的技術咨詢。
