單片機微機綜合實驗裝置,單片機微機綜合實驗設備,單片機微機綜合實驗臺是上海茂育公司重點研發產品,如有需求請聯系我們,咨詢電話:021-56311657,我們將竭誠為您服務!
單片機微機綜合實驗裝置,單片機微機綜合實驗設備,單片機微機綜合實驗臺是一套開發型，該系統吸收了國內外先進教學儀器的優點,結合現代電子技術的需要,增設了許多新型實用接口、單片機通信、控制技術,通過本系統可完成單片機(51/196)、微機(8086)、EDA等學科的原理接口實驗和應用,為單片機·微機實驗室提供綜合實驗平臺,同時也為從事單片機·微機開發人員提供理想的實驗環境。

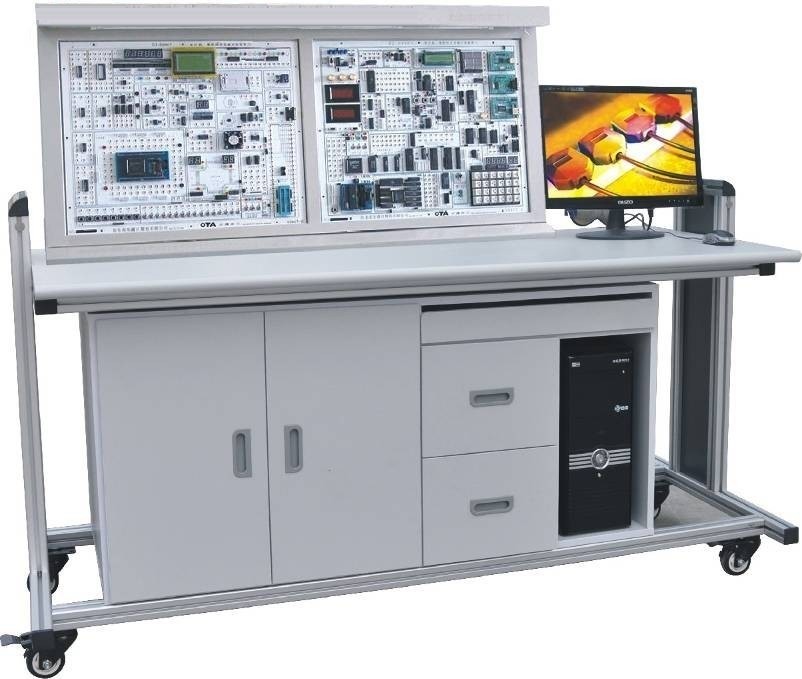

一、實驗裝置組成：
該實驗裝置是由控制屏、內置直流穩壓電源、漏電斷路器等組成，控制屏有兩大塊的雙面印刷線路板組成。
二、實驗裝置特點：
1、598是集51、96、8088（以下簡稱88）三大系列CPU于一體的三合一實驗系統。內置JD-208仿真器(5196)和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，598系統結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。
2、實驗系統軟、硬件配置完善，仿真軟件支持Win98/2000/XP等操作系統，并支持匯編語言和C語言的開發，實驗內容豐富，是單片機、微機原理和接口教學的理想平臺。
3、598同時配置EDA下載板和相應IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片實驗開發。
4、提供多種總線類型的實驗?zāi)K,包括并行總線、RS232總線、RS485總線、I2C總線、SPI串行總線、USB總線、CAN總線、1-WIRE總線和以太網接口,可調試新型外圍接口芯片有:I2C串行RAM AT24C02、I2C串行實時時鐘PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE總線數字溫度傳感器DS 18B20、RS232芯片MAX232、MAX485、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS、看門狗電路MAX813L。
5、提供多種輸入/輸出設備，包括字符式1602 LCD、128X64點陣LCD、16X16LED點陣、4X6開放式鍵盤、6位開放式數碼管、IC卡、步進電機、小直流電機、小直流電機、繼電器、語音錄放(含話筒、喇叭)、打印機接口、小直流電機閉環控制、溫度閉環控制等。
6、學生可通過實驗臺內置的仿真器聯PC機調試、運行所有的實驗程序,也可不聯PC機獨立運行。
三、實驗桌：
鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
四、實驗項目：
（一）單片機內部功能實驗：
1、單片機內部定時/計數器實驗（脈沖計數）
2、單片機內部定時/計數器實驗、中斷控制綜合實驗（電腦時鐘）
3、單片機串行口實驗—雙機通信
4、單片機串行口實驗—單片機與電腦聯機通信實驗
5、單片機I/O口實驗
6、單片機ISP最小系統實驗和看門狗實驗
8、串并轉換（74LS164），擴展2位七段LED實驗
9、并串轉換（74LS165）實驗
10、v/F轉換實驗
（二）單片機、微機常用接口與應用實驗
11、8位8路A/D轉換ADC0809實驗
12、8位1路D/A轉換DAC0832實驗
13、定時/計數器8253A實驗
14、串行通信接口控制電路8251/8250實驗
15、I/O口（74LS273/74LS244）擴展實 驗
16、并行口擴展實驗8255/8155
17、地址譯碼（3一8譯碼器74LS138）實驗
18, 8279鍵盤輸入、LED顯示輸出實驗
19、打印機接口控制實驗（打印機選配）
20、繼電器控制實驗
21、音樂控制實驗
22、語音錄放實驗
23、步進電機（4相）控制
24、十字路口交通燈模型控制實驗
25 、16X16 LED點陣實驗
26 、128X64 LCD點陣實驗
（三）單片機新型總線控制接口實驗
27、I2C串行RAM24C02讀寫實驗
28、12C串行10位D/ATL 5615 D/A轉換實驗
29、I2C串行8位A/DTL 549 A/D轉換實驗
30、I2C串行實時時鐘PCF8563T應用實驗
31、I-WIRE總線數字溫度傳感器DS 18B20應用實驗
32, CAN控制器STA1000, CAN收發器TJA1050T應用實驗
33、以態網接口RTL8019AS應用實驗
34、RS232/485通信接口實驗
35、USB總線接口實驗
（四）單片機、微機控制應用小系統實驗
36、直流電機閉環控制實驗
37、溫度測量控制（PID調節閉環控制）
（五）微機接口實驗
38、8237DMA數據傳送實驗
39、8259中斷控制器實驗
（六）可編程CPLD／FPGA應用實驗
基本實驗：
（1）七人表決器； （2）四位加法器； （3）BCD碼加法器；
（4）格雷碼變換器； （5）四位并行乘法器； （6）觸發器；
（7）用ABEL語言設計74LS160功能模塊計數器；（8）多模加減計數器；
（9）可控脈沖發生器； （10）簡易數碼鎖； （11）英語字母顯示實驗；
（12）八位乘法器； （13）序列檢測器； （14）可變模16位加法計數器；
（15）正負脈沖數控調制發生器； （16）秒表。
模塊實驗：
（1）A/D 0809模數轉換器實驗； （2）D/A 0832數模轉換器實驗； （3）步進電機控制實驗；
（4）16*16 LED點陣顯示實驗； （5）電子時鐘實驗； （6）數碼管靜態顯示實驗；
（7）VGA接口彩條信號實驗； （8）4*4鍵盤擴展實驗； （9）128*64 LCD液晶顯示實驗；
（10）電子音樂演 奏實驗； （11）RS232串口發送實驗（SEND）； （12）RS232串口接收實驗（RECEIVE）；
（13）PS/2鍵盤接口邏輯設計； （14）單片機總線接口實驗； （15）異步串口通訊（UART）
數字系統設計：
（1）數字鐘； （2）頻率計； （3）交通燈； （4）數字鎖；
（5）出租車計費器； （6）搶答器； （7）自動電梯； （8）彩燈控制器等。
（七）自行擴展實驗
通過IC擴展區用戶可自行擴展各種數字電路、單片機應用實驗。
五、實驗室每二人每套配置方案(二人為一組，一組用一張實驗桌)
1、控制屏 必配 1臺。
2、微機 自配 1臺。
3、示波器 自配 1臺。
4、萬用表 自配 1只。
5、微型打印機 按照實際情況選配，一般每套配一臺微打。
6、網卡 按照實際情況選配 1塊。
六、裝置配置表：
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
控制屏 |
臺 |
1 |
|
|
2 |
實訓考核桌 |
張 |
1 |
|
|
3 |
單片機實驗功能板 |
塊 |
1 |
|
|
4 |
微機實驗功能板 |
塊 |
1 |
|
|
5 |
學生凳 |
張 |
2 |
|
|
|
萬用表 |
1 |
只 |
MF47 |
|
|
電腦 |
1 |
臺 |
用戶自備 |
|
|
示波器 |
1 |
臺 |
用戶自備 |
|
|
微型打印機 |
1 |
臺 |
選配，450/臺 |
|
|
網卡 |
1 |
塊 |
選配，950/塊，按照實際情況選配 1塊。 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查單片機微機綜合實驗裝置的貨品外觀，核實本設備的數量及配件，拒收處于受損狀態的單片機微機綜合實驗裝置；
2、設備質保：茂育將為各采購單位提供單片機微機綜合實驗裝置說明書內的質保條件和質保期，在質保范圍內提供對本設備的免費維修，超出條件承諾時提供對單片機微機綜合實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е聠纹瑱C微機綜合實驗裝置的選型錯誤或購買設備數量錯誤，造成單片機微機綜合實驗裝置的退換貨要求，將不被接受；
4、設備貨期：單片機微機綜合實驗裝置發貨期為參考值，如您需要了解單片機微機綜合實驗裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對單片機微機綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關單片機微機綜合實驗裝置的技術咨詢。
