數字電路實驗箱,數字電路實驗設備,數字電路實驗平臺,數字電路實驗系統是上海茂育公司重點研發產品,如有需求請聯系我們,咨詢電話:021-56311657,我們將竭誠為您服務!

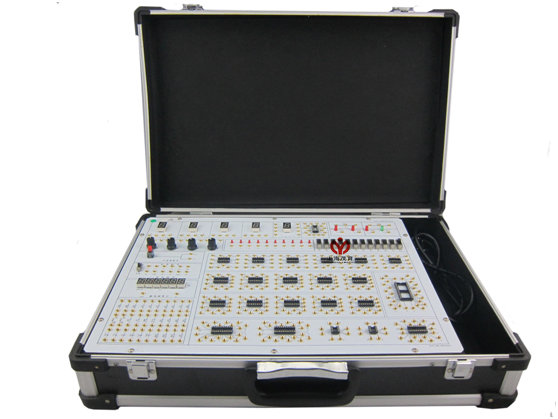

數字電路實驗箱,數字電路實驗設備,數字電路實驗平臺,數字電路實驗系統設計豪華氣派,主機提供了多種信號源;正面印刷字符連線,反面按裝元器件,所有信號源頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用優質產品,使整機的品質得到提高。由于元器件都裝于背面,從而能有效的降低和避免人為損壞的可能,本機特點：使用方便,耐用,實驗項目靈活,可方便做數字模擬各類實驗。適用于高等院校及各類職業技術學校的電子技術類教學。
一、系統組成:
（1）結構：鋁合金框架，防火材料，環保膠水，拉手，質量可靠，堅固耐用。
（2）電源：交流輸入：220V±10% ，50HZ ，電源開關帶有LED燈指示
直流輸出：±12V/200mA 、 5V/2A
以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，內阻小于0.1歐姆。
（3）手動單脈沖電路2組：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（4）連續脈沖一組，輸出為TTL電平：
固定頻率脈沖源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（5）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
（6）邏輯電平的輸入與顯示：
A、12位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
B、12位由紅色LED及驅動電路組成的邏輯電平顯示電路。
（7）數碼管顯示：
A、4位由八段LED數碼管組成的BCD碼譯碼顯示電路；
B、1位八段LED數碼管，引腳全部引出，用于數碼管實驗。
（8）4路時序發生器及啟?？刂齐娐贰?br />（9）8芯、14芯、16芯、20芯、28芯等圓孔插座21只，可滿足各種IC芯片
（10）各阻值電位器4只。
（11）元件區提供常用規格電阻電容30只，并提供兩組元件插座，可方便接插電阻，電容，二極管，三極管等元器件, 方便戶自由搭建電路。
（12）提供詳細實驗指導書、WORD電子文檔等。
（13）如要完成FPGA或CPLD實驗，需選配相應的擴展模塊及下載線。
二、推薦實驗項目：
1、TTL集成邏輯門的參數測試與使用
2、CMOS集成邏輯門的測試
3、門電路的邏輯功能實驗
4、常用組合邏輯功能器件的測試
5、半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗
23、FPGA選配模塊實驗
24、CPLD選配模塊實驗
友情提示：
1、設備驗收：各采購單位收貨時請檢查數字電路實驗箱的貨品外觀，核實數字電路實驗箱的數量及配件，拒收處于受損狀態的數字電路實驗箱；
2、設備質保：茂育將為各采購單位提供數字電路實驗箱說明書內的質保條件和質保期，在質保范圍內提供對數字電路實驗箱的免費維修，超出條件承諾時提供對數字電路實驗箱的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е聰?shù)字電路實驗箱的選型錯誤或購買數字電路實驗箱數量錯誤，造成數字電路實驗箱的退換貨要求，將不被接受；
4、設備貨期：數字電路實驗箱發貨期為參考值，如您需要了解數字電路實驗箱的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對數字電路實驗箱有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數字電路實驗箱的技術咨詢。
