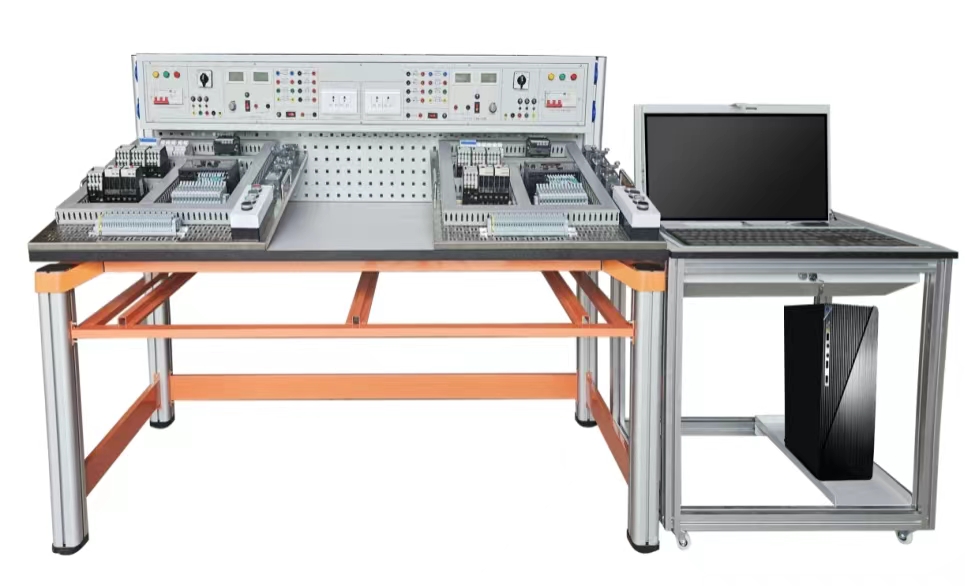

網孔型電工技能實訓設備,網孔型電工技能實訓裝置,網孔型電工技能實訓臺采用模塊化組合設計，主要由三大部分組成，包括網孔板實訓套件、智能控制技術操作平臺、電腦桌等組成；以綜合實訓為目的，是實驗室的基礎部分，網孔板實訓套件根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊、不同項目的實訓，實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。
|
序號 |
部件名稱 |
功能及技術參數 |
數量 |
|
1 |
實訓桌 |
1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設有用于存放網孔板的空格。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。立柱往上延伸用于固定實訓屏和網孔板掛架型材。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。 5.后立柱往上延伸，用于固定實訓屏和工具掛板，工具掛板設有網孔板掛鉤，可以使網孔板傾斜放置在臺面上，方便電器元件的安裝固定。 |
1套 |
|
2 |
實訓屏 |
鋼制結構，表面氧化噴塑處理，電源輸出包含固定交流輸出：三相五線380V 接插式2組、220V插座式2組，均通過組合開關進行關斷；可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組；提供降壓啟動電阻6個，能耗制動電阻2只，提供整流二極管1N5408四個，用于能耗制動電路。另提供單相220V單元插座用于給電腦的供電。 |
1套 |
|
3 |
電腦桌 |
鋼鋁結構，裝有4只萬向輪，裝有電腦顯示屏翻轉支架1套，適用于24吋以下顯示屏的安裝；底部設有電腦主機托板一個。 |
1套 |
|
4 |
網孔板 |
600*700mm 不銹鋼網孔板屏，安裝把手，加厚設計。實訓網孔板用于電氣元件的安裝和固定。 |
2塊 |
|
5 |
PLC |
FX3U-48MR |
2個 |
|
6 |
斷路器 |
額定電流:16A;極數: 3P |
2個 |
|
7 |
控制變壓器 |
BK50 |
|
|
8 |
熔斷器 |
RT28-32X 1P |
10個 |
|
9 |
熔斷器保險芯 |
5A 10*38 |
10個 |
|
10 |
交流接觸器 |
工作電壓AC24V，工作電流 9A，絕緣電壓690V，觸點：2常開2常閉，安裝方式導軌和螺釘安裝， |
8個 |
|
11 |
熱過載繼電器 |
NR4-63 1.6-2.5A |
4個 |
|
12 |
四孔按鈕盒 |
按鈕盒4位 |
2個 |
|
13 |
按鈕紅色 |
紅色，一常開一常閉，平頭式 |
2個 |
|
14 |
按鈕綠色 |
綠色，一常開一常閉，平頭式 |
2個 |
|
15 |
按鈕白色 |
白色，一常開一常閉，平頭式 |
2個 |
|
16 |
按鈕黑色 |
黑色，一常開一常閉，平頭式 |
2個 |
|
17 |
行程開關 |
單輪式、自動復位，一常開一常閉 雙輪自鎖各4個 |
8個 |
|
18 |
編程電纜 |
3米 |
2條 |
|
19 |
終端固定件 |
終端固定件 |
2套 |
|
20 |
灰色端子 |
帶保險 |
60位 |
|
20 |
2.5mm²灰色端子 |
UK2.5B 灰色；額定橫截面：2.5mm²，寬2.2mm，長48.5mm，端板寬度2.2mm， |
58位 |
|
21 |
2.5mm²黃綠色端子 |
2.5mm²黃綠色端子 |
2位 |
|
22 |
快速標記條 |
打印字符1-30 |
2條 |
|
23 |
耗材 |
線槽、導軌、安裝螺絲等 |
1批 |
