低壓電工電氣實訓考核裝置,低壓電工電氣實訓考核設備,低壓電工電氣實訓考核平臺根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

[規格型號]：MY-207B

[產品名稱]：低壓電工電氣實訓考核裝置

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

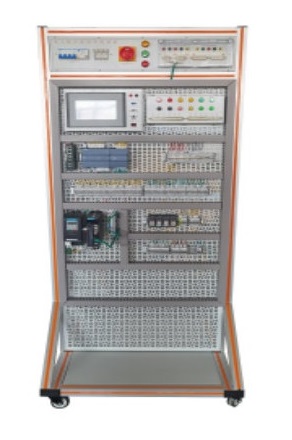

MY-207B 低壓電工電氣實訓考核裝置

一、產品概述：
低壓電工電氣實訓考核裝置,低壓電工電氣實訓考核設備,低壓電工電氣實訓考核平臺采用萬能網孔板開放式設計，自由組合的思路，裝有完成各種低壓電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。
二、主要技術參數：
1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：700cm×500cm×1700cm
三、網孔實訓屏結構
實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。
四、電源控制屏
在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計，并裝有實驗室智慧用電安全控制系統：
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。
五、實驗操作項目：

1.起動停止控制電路；
2.異步電動機點動控制電路；
3.異步電動機兩地控制電路；
4.異步電動機聯鎖正反轉控制電路；
5.雙重聯鎖正反轉控制電路；
6.自動順序起動控制；
7.手動順序起動控制；
8.異步電動機星、三角控制電路；
9.異步電動機能耗控制電；
10.異步電動機反接制動控制電路；
11.自動往返控制電路；
12.正反轉點動、起動控制電路；
13.帶有點動的自動往返控制電路；
14.異步電動機自鎖控制電路；
15.異步電動機單向點動、起動控制電路；
16.電阻降壓起動控制電路；
17.C620-1型車床控制電路；
18.電動葫蘆電氣控制電路；
……自由設計項目。

六、元件配置清單

序號	型號	名稱	數量	單位	備注
1	D247LE﹣32	三相漏電開關	1	只
2	BH0.66	電流互感器	3	只
4	CJX2﹣0901	交流接觸器	4	只
5	輔助觸頭		2	只
6	JR36﹣20	熱繼電器	2	只
7	RT18-32X	1P熔斷器	5	只
8	LX9-222	行程開關	2	只
8	LX9-001	行程開關	2	只
9	3H	控制按鈕	2	只
10	ST3	電子式時間繼電器	1	只
11	控制變壓器		1	只	50VA
12		大功率電阻	3	只
13		橋堆	1	只
14		二極管	1	只
15	380V（Y/△）180W	三相異步電機	1	只
16	380V（Y/△）180W	三相異步電機	1	只	帶離心開關
17	塑料卡子及自攻螺絲		100	套
18	端子排		20	孔

友情提示：
1、設備驗收：各采購單位收貨時請檢查低壓電工電氣實訓考核裝置的貨品外觀，核實低壓電工電氣實訓考核裝置的數量及配件，拒收處于受損狀態的低壓電工電氣實訓考核裝置；
2、設備質保：茂育將為各采購單位提供低壓電工電氣實訓考核裝置說明書內的質保條件和質保期，在質保范圍內提供對低壓電工電氣實訓考核裝置的免費維修，超出條件承諾時提供對低壓電工電氣實訓考核裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌蛪弘姽る姎鈱?shí)訓考核裝置的選型錯誤或購買設備數量錯誤，造成低壓電工電氣實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：低壓電工電氣實訓考核裝置發貨期為參考值，如您需要了解低壓電工電氣實訓考核裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對低壓電工電氣實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關低壓電工電氣實訓考核裝置的技術咨詢。
