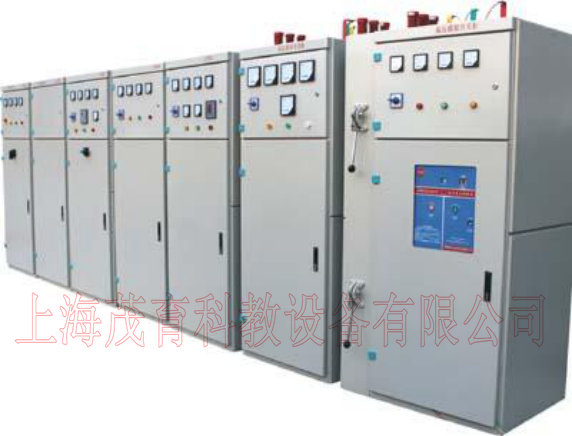

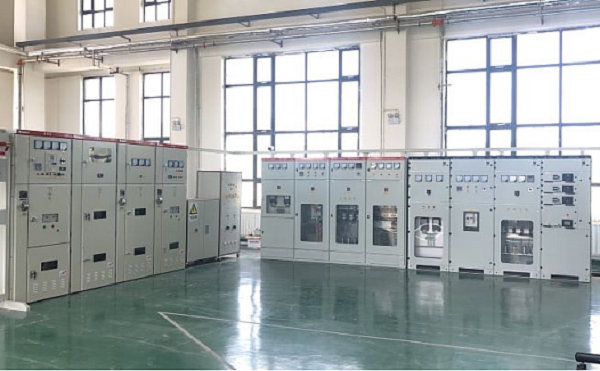

高低壓供配電技術實訓裝置,高低壓供配電技術實訓設備,高低壓供配電技術實訓平臺是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備。適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。
|
序號 |
設備名稱 |
數量（套） |
用途 |
功能 |
主要性能及技術指標 |
|
1 |
進線柜 |
2 |
總電源控制 |
1、附進線帶漏電空氣開關（板后操作） 2、主斷路器可以手動操作也可以電動操作 3、帶有進線電壓指示儀表 4、可以進行各相電壓轉換操作 5、有三相電流指示儀表 6、斷路器板前操作 7、設備帶有前后有隔離保護鋼板 8、前后開有觀察窗 9、進線方式：上下均可進出線 |
1、斷路器：DW 2、電壓表： 450V 3、電流表： 4、互感器： 5、電壓轉換開關：LW5 6、空氣開關（帶漏電保護）： |
|
2 |
計量柜 |
2 |
電能計量 |
有功功率顯示 無功功率顯示 有功電能計量 無功電能計量 綜合顯示儀表 電壓顯示 電流顯示 前后開有必要的觀察窗 |
電流互感器： 三相四線有功電度表： 三相四線無功電度表：有功功率顯示： 無功功率顯示：電壓表（指針式）： 電流表（指針式）： 綜合顯示儀表（數顯式）： |
|
3 |
補償柜 |
2 |
功率因數補償 |
手動控制功能 自動控制功能 補償電容自動放電功能 補償電容自恢復功能 前后帶有觀察窗 電容保護采用斷路器保護 功率因數顯示 前后開有觀察窗 |
補償電容器： 接觸器： 小型斷路器： 功率因數表： 自動補償控制器： |
|
4 |
出線柜（動力及照明柜） |
2 |
動力及照明控制 |
抽屜式，帶有機械連鎖機構，帶有隔室每個控制單元帶有斷電保護和電壓指示每個柜體6支路（動力3個支路，照明三個支路），每支路控制電流16A |
塑殼開關： 接觸器： 電壓表： |
|
5 |
聯絡柜 |
1 |
聯絡 |
連通或者切斷兩個主柜之間電源 |
橋內接線方式 |
|
6 |
負載柜 |
2 |
動力、照明負荷 |
半開放式結構負載小車帶單元控制可移動，車輪帶自鎖裝置 |
感性負載10個單元，每個單元軸功率2.2KW阻性負載10個單元，每個單元功率1KW |
|
7 |
安全防護材料與工具 |
2 |
1、絕緣手套2副 2、絕緣靴2副 3、絕緣地毯20㎡ 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆頭扳手1套（8件套） 7、接地線（5M） 8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A) 9、電工常用工具 |
1、安全防護用品 2、安全防護用品 3、安全防護用品（正常的倒合閘、設備巡視、記錄防護） 4~9、電氣設備維護工具 |
1、安全防護用品應采用可在10KV環境下使用的合格產品。并能提供產品質量證明和企業資質證明。 |
|
8 |
安全標志 |
1 |
安全防護 |
|
|
