電氣裝配實訓裝置,電氣裝配實訓設備,電氣裝配實訓平臺實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。

[規格型號]：MY-DQ23

[產品名稱]：電氣裝配實訓裝置

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

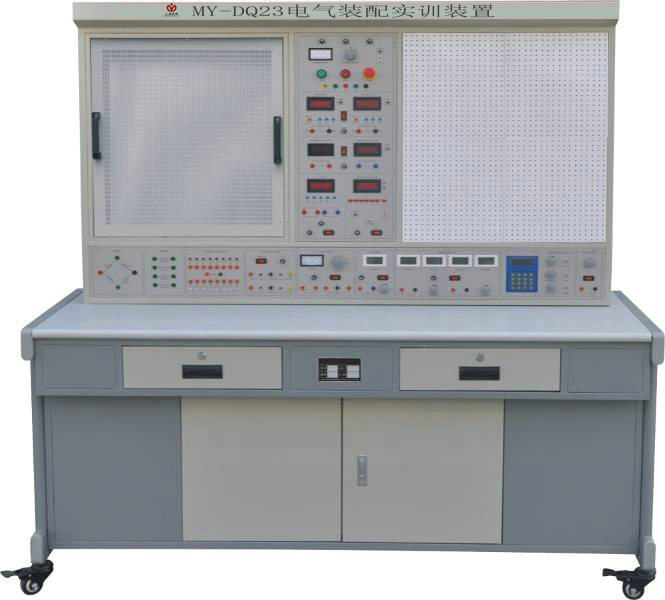

MY-DQ23 電氣裝配實訓裝置

一、產品概述：
電氣裝配實訓裝置,電氣裝配實訓設備,電氣裝配實訓平臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失。一個實訓場所，可以完成幾個專業教學和實訓，經濟適用。實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校，本裝置是一種理想的職業教育實訓設備。
二、技術指標：
1、外型尺寸1632mm×750mm×1638mm；
2、實訓臺架的材料：鋼板、鋁合金結構；
3、工作電源：
1）輸入：三相AC 380V ±10% 50HZ 三相五線；
2）固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3）可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4）接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5）保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三、實訓裝置結構功能：
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎?、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM
四、參考實訓項目：
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路參考
五、實訓項目所需元器件清單（每組配備清單）：

序號	名稱	型號與規格	數 量
1	單相電度表	DD237	1
2	閘刀開關	HK1	1
3	拉線開關	4A/250V	1
4	平燈頭	6A/250V	2
5	插座	T3-10	1
6	調速開關		1
7	觸摸開關		1
8	人體感應開關		1
9	電流互感器	LQG-150/5	3
10	墻壁開關座		1
11	聲控開關		1
12	螺旋式保險盒	RL1-15/3A	3
13	直插式保險盒	RT14-20/2A	2
14	交流接觸器	CJT1-1210	5
15	輔助觸頭	F4-11	3
16	熱繼電器	R16B-20/3	1
17	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
18	時間繼電器座	PF-083A	1
19	行程開關	LX19-001	4
20	倒順開關	K03-15	1
21	日光燈管	Y210RR25/8W	1
22	鎮流器	8W	1
23	日光燈座		2
24	大功率電阻		3
25	二極管		1
26	接線端子排	JF5-2.5/5	5
27	G形導軌		1
28	螺絲		90
29	螺絲刀		2
30	尖嘴鉗		1
31	剝線鉗		1
32	三相四線有功功率電度表		1
33	三相鼠籠異步電動機	380V/Y/△180W	1
34	高可靠護套結構手槍插式實驗連接線及配件		1套
35	實驗指導書		1本
36	萬用表	MF-47

友情提示：
1、設備驗收：各采購單位收貨時請檢查電氣裝配實訓裝置的貨品外觀，核實本設備的數量及配件，拒收處于受損狀態的電氣裝配實訓裝置；
2、設備質保：茂育將為各采購單位提供電氣裝配實訓裝置說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對電氣裝配實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е码姎庋b配實訓裝置的選型錯誤或購買設備數量錯誤，造成電氣裝配實訓裝置的退換貨要求，將不被接受；
4、設備貨期：電氣裝配實訓裝置發貨期為參考值，如您需要了解電氣裝配實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對電氣裝配實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電氣裝配實訓裝置的技術咨詢。
