工廠電氣控制實訓設備News

所在位置：首頁 > 產品展示 > 工廠電氣控制實訓設備 正文

低壓供配電操作實訓設備,低壓供配電操作實訓裝置,低壓供配電操作實訓平臺主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件組成。適用于職業學院、技工學校等用于高級維修電工的實訓考核。

低壓供配電操作實訓設備

[規格型號]：MY-01A

[產品名稱]：低壓供配電操作實訓設備

[價格]：   元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

MY-01A 低壓供配電操作實訓設備

一、產品概述：
低壓供配電操作實訓設備,低壓供配電操作實訓裝置,低壓供配電操作實訓平臺主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件組成。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
二、技術參數：
1、工作電源：三相五線  380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：660×600×2300mm
4、額定電流：100A
5、工作環境：溫度0℃～50℃
6、相對濕度：35～85%  海拔＜4000m
三、設備結構：
所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。柜子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
四、基本配置及詳細說明：
序號
設備名稱
設備型號
設備規格
單位
數量
1
電力變壓器
90KVA

臺
1
2
計量控制實訓柜
MY-01A-1
600×600×2300mm
臺
1
3
進線控制實訓柜
MY-01A-2
800×600×2300mm
臺
1
4
電容補償實訓柜
MY-01A-3
800×600×2300mm
臺
1
5
出線控制實訓柜
MY-01A-4
800×600×2300mm
臺
1
6
三相異步電機
1.1KW  380V

臺
1
7
實訓指導書
MY-01A

份
1
8
工程材料


套
1
五、基本配置詳細說明：
序號
配置名稱
型號規格
1

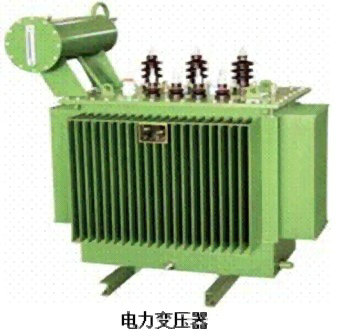

電力變壓器

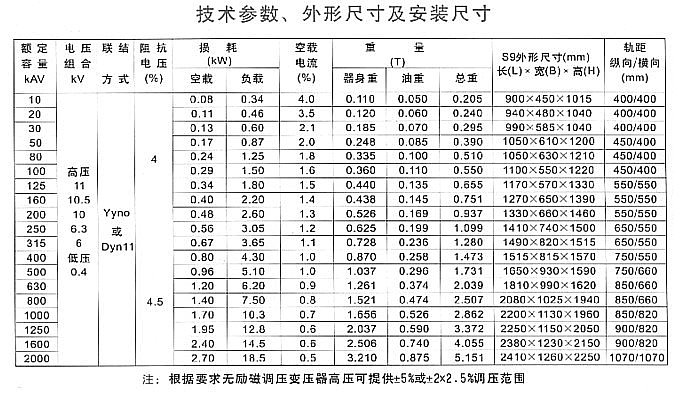

S9-50KVA；50KVA；戶外式 環境溫度：上限+40℃,下限-25℃海拔高度：≤1000m 空氣相對溫度：≤90％(+25℃)
2
計量控制實訓柜
MY-01A-1配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。
3
進線控制實訓柜
MY-01A-2配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。
4
電容補償實訓柜
MY-01A-3配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。
5
出線控制實訓柜
MY-01A-4配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。
6
安裝調試
茂育上門安裝調試
六、實驗內容：
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓

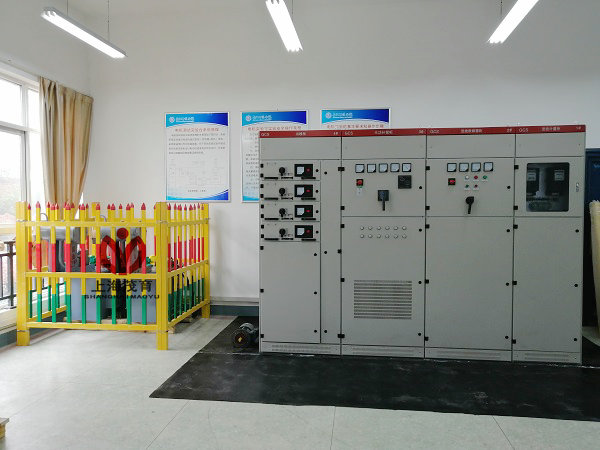

七、MY-01A 彩圖：
八、低壓柜由：計量柜、進線柜、補償柜、出線柜四個柜體組成。
1、MY-01A-1 教學低壓計量控制實訓柜
1）設備概述：主要由三相有功電能表、三相無功電能表、接線銅排等組成，用于計量線路中有功功率與無功功率。
2）技術參數：
（1）工作電源：三相五線  380V±5%  50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：660×600×2300mm
（4）額定電流：250A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85%  海拔＜4000m
3）設備結構：整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置：(每臺本配置)
序號
配置名稱
型  號
規格(長×寬×高)
單位
數量
1
全鋼制結構柜體

660×600×2300
臺
1
2
三相四線有功電能表
DT862-4型

塊
1
3
三相四線無功電能表
DX862-4型

塊
1
4
電流互感器


套
3
2、MY-01A-2 教學低壓進線控制實訓柜
1）設備概述：主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟停控制。萬能低壓斷路器具有手動及電動儲能功能。
2）技術參數：
（1）工作電源：三相五線  380V±5%  50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：800×600×2300mm
（4）額定電流：250A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85%  海拔＜4000m
3）設備結構：整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置:(每臺本配置)：
序號
配置名稱
型號
規格
單位
數量
1
全鋼制結構柜體

800×600×2300
臺
1
2
三相四線指針式電流表
正泰

套
3
3
三相四線指針式電壓表
正泰

個
1
4
正泰萬能轉換開關
LW5D-16YH3/3

套
2
5
萬能式斷路器
DW15-200

個
1
6
電流互感器
LMZ3-0.66

套
4
7
控制箱
DK-10

個
1
8
電磁線圈
正泰
φ0.64   1100匝
個
1
9
分勵脫扣器線圈
正泰
交流380V 50HZ
個
1
10
分閘、合閘控制按鈕


套
4
3、MY-01A-3 教學電容補償實訓柜
1）設備概述：主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。
2）技術參數：
（1）工作電源：三相五線  380V±5%  50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：800×600×2300mm
（4）額定電流：125A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85%  海拔＜4000m
3）設備結構：整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置：(每臺本配置)
序號
配置名稱
型  號
規格(長×寬×高)
單位
數量
1
全鋼制結構柜體

800×600×2300
臺
1
2
限流電抗器
XD1-16

套
18
3
電流互感器
LM2J1-0.5

套
3
4
交流接觸器
CJ20-40

套
6
5
熱過載繼電器
JR36-63

套
6
6
有填料管式熔斷器插座
RT14-32

套
6
7
正泰萬能轉換開關
LW-16

套
2
8
無功率自動補償控制器
JKG2B-6

個
1
9
三相四線指針式電流表
正泰

套
3
10
三相四線指針式功率因數表
正泰

個
1
11
回路控制指示燈


套
12
12
電源線


m
適量
4、MY-01A-4 教學出線控制實訓柜：
1）設備概述：
主要由隔離開關、低壓斷路器、銅排等部分組成。可根據負載的大小選擇相應規格的漏電斷路器控制輸出。
2）技術參數：
（1）工作電源：三相五線   380V±5%  50Hz
（2）安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
（3）外形尺寸：860×600×2300mm
（4）額定電流：250A
（5）工作環境：溫度0℃～50℃
（6）相對濕度35～85%  海拔＜4000m
3）設備結構：整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4）設備配置：(每臺本配置)
序號
配置名稱
型  號
規格(長×寬×高)
單位
數量
1
全鋼制結構柜體

860×600×2300
臺
1
2
回路控制指示燈


套
4
3
三相四線指針式電流表
正泰

套
4
4
萬能轉換開關
LW-16

個
1
5
塑料外殼式斷路器
DZ20J-100/3300

套
4
6
電流互感器
LMZ3-0.66

套
4
7
電源線


m
適量
友情提示：
1、設備驗收：各采購單位收貨時請檢查低壓供配電操作實訓設備的貨品外觀，核實本設備的數量及配件，拒收處于受損狀態的低壓供配電操作實訓設備；
2、設備質保：茂育將為各采購單位提供低壓供配電操作實訓設備說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對低壓供配電操作實訓設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌蛪汗┡潆姴僮鲗?shí)訓設備的選型錯誤或購買設備數量錯誤，造成低壓供配電操作實訓設備的退換貨要求，將不被接受；
4、設備貨期：低壓供配電操作實訓設備發貨期為參考值，如您需要了解低壓供配電操作實訓設備的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對低壓供配電操作實訓設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關低壓供配電操作實訓設備的技術咨詢。
