PLC控制電機實訓系統,PLC控制電機實訓裝置,PLC控制電機實訓設備形象生動的演示了PLC的整個執行過程；能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣；產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。

[規格型號]：MYZN-17B

[產品名稱]：PLC控制電機實訓系統

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

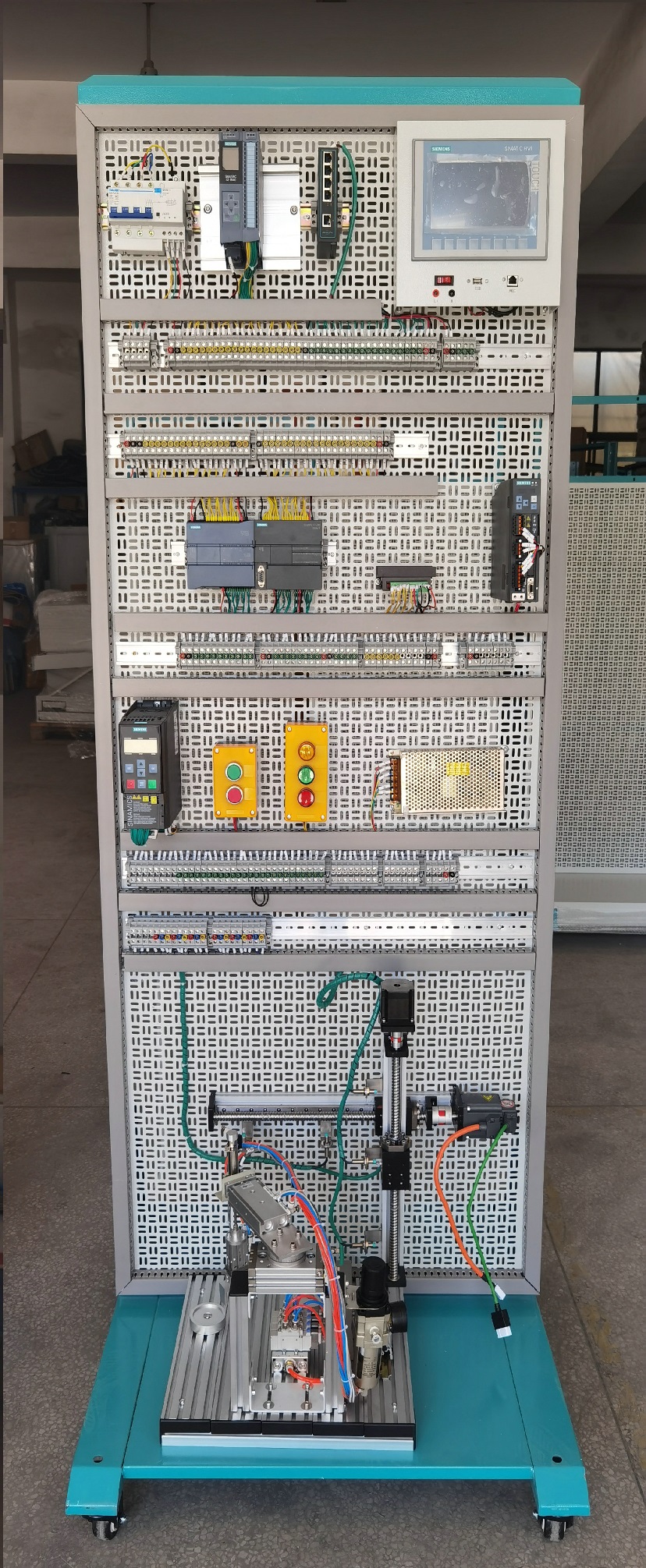

MYZN-17B PLC控制電機實訓系統

一、產品概述
PLC控制電機實訓系統,PLC控制電機實訓裝置,PLC控制電機實訓設備是PLC控制電機實訓系統。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。
二、主要設備構成：
1、邏輯控制單元：
1）西門子S7-1200系列CPU1217C可編程控制器套件1套；
2）S7-1200 CPU 1217C DC/DC/DC/ 6ES7217-1AG40-0XB0，150KB 工作存儲器；24VDC 電源，板載 DI10×24VDC 漏型/源型，DI4×RS422/485 差分，DQ6×24VDC，DQ4×RS422/485 差分，AI2和AQ2；板載6個高速計數器和4個脈沖輸出；信號板擴展板載I/O；多達3個通信模塊用于串行通信；多達8個信號模塊用于I/O擴展；PROFINET IO 控制器，雙端口，智能設備，TCP/IP傳輸協議，開放式用戶安全通信，S7通信，Web服務器，OPC UA：服務器DA。
2、數據可視化單元：
KTP700，7'TFT 顯示屏，800×480 像素，64K 色，按鍵和觸摸操作，8 個功能鍵，1×PROFINET，1×USB。
3、邏輯編程控制對象：
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
4、工業自動化數字孿生仿真軟件：
軟件通過自動、手動和PLC控制三種模式再現了虛擬工業場景，3D場景的PLC實驗項目和36個邏輯編程控制對象1:1一致，與各種PLC主機兼容。
5、運動控制對象：
1）伺服驅動器：SINAMICS V90集成了 PROFINET 接口，可以通過PROFIdrive 協議與上位控制器進行通訊，通過實時自動優化和自動諧振抑制功能，可以自動優化為一個兼顧高動態性能和平滑運行的系統。
2）伺服電機：工作電壓230V，額定功率400W,額定扭矩1.27Nm，額定速度3000rpm，軸高30mm，增量編碼器 TTL 2500 ppr，滑鍵，無抱閘，含電機電纜與編碼器電機。
3）提供一套57高速閉環步進電機帶編碼器，混合驅動器HBS57，配置一個485口，支持位置控制，速度控制，轉矩控制。直線模組1套，傳感器3件，增量型編碼器；分辨率：2500P/R；輸出相位：A、B、Z相；編碼器安裝在三相電機尾部，作變頻閉環控制。
6、變頻控制對象：
變頻器采用SINAMICS V20，200V-240V單相交流供電，功率0.55kW有60秒150%過載未過濾I/O接口：4 DI，2DO，2 AI，現場總線：USS/MODBUS RTU，安裝有BOP面板。
7、三相異步電機：
電機電壓 380v。電機功率：6W。電機類型：三相交流減速電機。
8、網路交換機：
提供8個10/100/1000M自適應RJ45 端口和2個千兆SFP端口，提供三層管理、云管理功能，適應各類復雜網絡環境，兼容Modbus TCP、Ethernet/IP、Profinet等協議，可實現透明數據傳輸，支持RIP，支持靜態路由、VLAN VPN，支持ERPS環網協議。
9、工業WIFI網線通訊系統：
通訊模塊：數量2個。支持 POE 供電。支持 IEEE 802.11 a/b/g/h/n 通訊協議。支持2.4GHz/5GHz頻段。支持WPA2/AES加密。網絡接口：RJ45*1，10/100Mbit/s。天線接口：兩個，IEEE802.11n 模式下最高可達300Mbit/s。安裝方式：導軌安裝。
10、產品平臺尺寸：
1套網孔式標準控制屏（臺式）：H1800×W800×D800；
配套電腦桌，鋁型材鋼木結構。
11、智能電源管理系統：
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4）后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
5）教室網絡：需提供整個教室的局域網絡布線。
三、可實訓項目：
（一）基礎訓練：
1、與、或、非邏輯功能測試；
2、定時器、計數器功能測試；
3、跳轉、分支功能訓練；
4、移位寄存器測試；
5、數據處理功能訓練；
6、微分、位操作測試；
7、三層電梯控制；
8、自動售貨機；
9、機械手；
10、自動門；
11、天塔之光；
12、全自動洗衣機；
13、自動成型機；
14、紅綠燈；
15、裝配流水線；
16、四路搶答器；
17、音樂噴泉；
18、軋鋼機；
19、郵件分揀；
20、物料分揀；
21、多級傳輸；
22、八段碼顯示；
23、多種液體混合；
24、雙面銑床；
25、電鍍槽；
26、交流電機正反轉控制；
27、小車運動；
28、攪拌站；
29、汽車燈光控制；
30、汽車火花塞點火控制；
31、加工中心控制；
32、隧道監控；
33、自動扶梯；
34、CA6140普通車床PLC改造控制；
35、X62W萬能銑床PLC改造控制；
36、T68臥式鏜床PLC改造控制；
37、M7120平面磨床PLC改造控制；
38、Z3050搖臂鉆床PLC改造控制；
39、Z35搖臂鉆床PLC改造控制；
41、M1432A萬能外圓磨床PLC改造控制；
42、典型電動機控制實操實訓：（點動、自鎖、正反轉、星三角換接啟動等）
（1）三相鼠籠式異步電動機點動和自鎖PLC控制(實物)；
（2）三相鼠籠式異步電動機聯動正反轉PLC控制(實物)；
（3）三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)；
（4）三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)。
（二）綜合訓練
1、觸摸屏的基本畫面編輯實訓；
2、觸摸屏通訊參數設置實訓；
3、觸摸屏上下載程序?qū)嵱枺?br />4、觸摸屏的交通燈控制實訓；
5、PLC與觸摸屏通訊實訓；
6、伺服電機的參數設置；
7、伺服電機的外部端子控制；
8、伺服電機的位置控制；
9、伺服電機模擬量控制；
10、伺服電機通訊控制；
11、變頻器參數設置；
12、變頻器面板啟停；
13、變頻器外部端子啟停；
14、變頻器模擬量控制；
15、變頻器通訊控制；
16、觸摸屏、PLC、變頻器控制；
17、觸摸屏、PLC、伺服電機脈沖控制；
18、PLC無線遠程控制。

友情提示：
1、設備驗收：各采購單位收貨時請檢查PLC控制電機實訓系統的貨品外觀，核實本設備的數量及配件，拒收處于受損狀態的PLC控制電機實訓系統；
2、設備質保：茂育將為各采購單位提供PLC控制電機實訓系統說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對PLC控制電機實訓系統的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е翽LC控制電機實訓系統的選型錯誤或購買設備數量錯誤，造成PLC控制電機實訓系統的退換貨要求，將不被接受；
4、設備貨期：PLC控制電機實訓系統發貨期為參考值，如您需要了解PLC控制電機實訓系統的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對PLC控制電機實訓系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關PLC控制電機實訓系統的技術咨詢。
