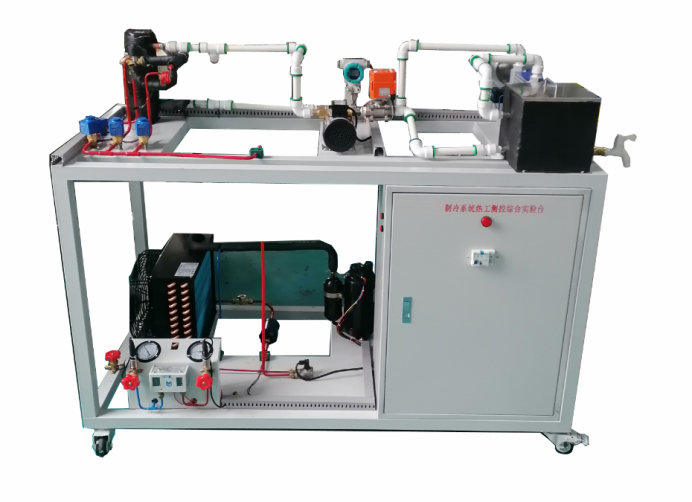

智能制冷系統熱工測控綜合實驗臺,智能制冷系統熱工測控綜合實驗裝置,智能制冷系統熱工測控綜合實驗設備采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量?jī)x表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。
一、產品概述
智能制冷系統熱工測控綜合實驗臺,智能制冷系統熱工測控綜合實驗裝置,智能制冷系統熱工測控綜合實驗設備采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量?jī)x表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。
二、技術性能
1、輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz；
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m；
3、裝置容量：＜2.5kVA；
4、制冷劑：R22；
5、制冷量：1.3kW；
6、重 量：100kg；
7、外形尺寸：150cm×70cm×150cm。
三、裝置特點：
1、采用1.2匹制冷機組，系統結構緊湊、布局合理，造型美觀大方；
2、pc端：系統由顯示模塊、功能模塊、上們機軟件3部分組成嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節；
3、制冷系統熱工測控綜合實驗臺是在制冷系統中，增加熱工參數測試模塊和控制模塊；
具體包括以下內容：制冷系統是綜合實驗臺的載體。制冷系統設計額定制冷量3kW，主要包括有制冷壓縮機、蒸發器、冷凝器、節流部件組和冷凍水循環系統。
四、基本配置及功能：
1、控制屏：
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2、交流控制單元
單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA。
*3、制冷系統：
1）1P匹變頻全壓縮機、殼管式蒸發器、風式冷凝器、視液鏡、干燥過濾器，電子流量計組成；
2）采用數碼智能控制,可直接進入系統調節，通過數碼智能控制可調節壓縮機工作頻率；
3）可以從10-120HZ頻率可調，能滿足學生在10HZ-120HZ情況下壓縮機的制冷數據；很好的學習撐握變頻空調在不同工況的狀態。
4、節流裝置：
膨脹閥，電子膨脹閥，毛細管子三種形式。
5、循環水系統：
水泵1只，由補水箱1只，不銹鋼水泵：95W 、額定揚程：6m 、水冷卻系統，流量計，組成。
6、壓力變送器
（精度2.5級）：量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力。
7、系統過壓力保護：
高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源。
8、水流量計：
1只（精度0.5級）渦輪流量計，4-20MA：量程為16～160ml/min，別測量蒸發器冷卻水流量，觸摸屏主機顯示參數。
*9、制冷劑量流量計：
1只（精度0.5級）渦輪流量計，4-20MA：別測量空調制冷劑流量，觸摸屏主機顯示參數。
★10、軟件顯示：
1）分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；
2）采用PT100鉑電阻作傳感器，測量范圍-50～150℃。，共測10組溫度參數PC主機顯示，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度；
3）系統由顯示模塊、功能模塊、上們機軟件可直接進入系統調節；
4）熱工參數的測量包含有溫度、壓力和流量的測量。具體包括有：①液態制冷劑流量、溫度的測試（設置在冷凝器的出口端）；②制冷壓縮機的吸、排氣壓力（設置在制冷壓縮機的進、出口管道）；③蒸發器出口處制冷劑蒸氣溫度；④冷凍水流出管翅式換熱器后的溫度；⑤冷凍水的回水溫度。所有熱工參數通過數據采集儀進行數據采集，并將采集的數據上傳到電腦。
11、熱工參數控制系統：
1）電子膨脹閥調節控制系統：通過調節電子膨脹閥的比例系數（P）、積分系數（I），測試電子膨脹閥的調節特性和對制冷系統性能的影響；
2）制冷系統能量調節：采集冷凍水的回水溫度，從而達到制冷系統能量調節的目的?？刂破鞑捎肞ID控制，可以通過調節比例系數（P值）、積分系數（I值）和微分系數（D值），測試控制系統的性能；
3）變頻壓縮機頻率PID：采集冷凍水的回水溫度，從而達到制冷壓縮機調節頻率的目的?？刂破鞑捎肞ID控制，可以通過調節比例系數（P值）、積分系數（I值）和微分系數（D值），測試控制系統的性能。
六、實訓項目：
所有的實時測試數據和控制參數的調整，均可以通過電腦界面進行顯示和操作。本平臺可實現的實驗包括：
1、電子膨脹閥調控模式設計；
2、熱力膨脹閥調控模式設計；
3、冷凍水系統恒溫調控設計；
4、通過軟件變頻壓縮機PID調節設計。
七、配置清單：
|
序號 |
名稱 |
說明 |
數量 |
單位 |
|
1 |
變頻壓縮機實驗平臺 |
|
1 |
套 |
|
2 |
制冷系統 |
|
11 |
套 |
|
3 |
冷卻系統 |
|
1 |
套 |
|
4 |
冷水系統 |
|
1 |
套 |
|
6 |
溫度傳感器 |
PT100、-50-300 |
11 |
套 |
|
7 |
流量變送器 |
4-20MA |
2 |
套 |
|
8 |
數據控制采集系統 |
|
1 |
套 |
|
9 |
自動控制系統軟件 |
|
1 |
臺 |
|
10 |
PC端 |
自備 |
|
|
