柜式空調實訓考核裝置,柜式空調實訓考核設備,柜式空調實訓考核臺適用于“制冷原理及應用”、“制冷空調技術“制冷空調設備維修與操作”等教學實訓要求；集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

[規格型號]：MYN-508M

[產品名稱]：柜式空調實訓考核裝置

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

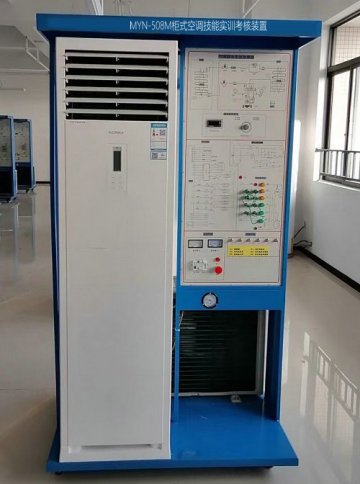

MYN-508M 柜式空調實訓考核裝置

一、產品概述：
柜式空調實訓考核裝置,柜式空調實訓考核設備,柜式空調實訓考核臺是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術“制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
二、裝置特點：
1、整個系統真實柜式空調, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2、裝置直觀展示了柜式空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。
3、配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個柜式空調系統的實時工作狀態一目了然；主面板中間印有柜式電氣控制系統原理圖，并設有相應測試點；屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
4、本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
三、技術參數：
1．工作電源：AC220V 50Hz±5%
2．外形尺寸：1100mm×800mm×1800mm
3．整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃—40℃
8、相對濕度：≤85%（25℃）
四、裝置的基本裝備：
1、電源、儀表控制屏控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等。
1）交流電源控制單元：
單相三線制220V交流電源供電，交流電壓表2只測量范圍０～250V，用于監測電網電壓，交流電流表1只測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流。
2）制冷系統壓力檢測單元：
提供1只真空壓力表，測量范圍分別為-0.1～3.8MP；
溫度檢測單元：提供三位半數字溫度表4只，，顯示不同點的溫度變化情況。
3）電流型漏電保護裝置1套：
對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
2、實訓臺；
實訓桌為鋁合金雙層亞光密紋噴塑結構、防水、耐磨高密度板,結構堅固，造形美觀大方；，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
3、故障：
提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量、模擬故障開關量，滿足多點故障設置要求。
4、POR01模塊裝置：
手機APP請掃描主機開機時顯示的軟件二維碼或APP”下載安裝后再添加設備進行操控使用。可視化配網，創新物聯網配網UI界面設計，簡單易操作，方便從員快速使用設備：使用手機APP聯網遠控遠測不限距離。
1）強大的APP數據功能，智能APP控制軟件。手機智能生活A(yù)PP聯網遠近控制、主可同步數據測量。功能曲線、圖集中表：過功值、過壓值、超限值、超限恢復延時功能,還可以通過APP實時顯示/歷史數據如：電流測量、電壓、電能、功率數據、功率因數數據；
2）多模式群組管理控制：一臺手機可以控制112臺設備遠程控制監控實驗臺，同時支持多臺手機控制一個實驗臺功能；
3）語言功能：支持中文/英文語言選擇；
4）智能AI語音控制：可通過智能APP、電腦PCOTA藍牙、智能終端天貓小度等、智能音箱、通過全銅磁保持繼電器控制輸出功能（靜態功率可以為0）確保控制安全；
5）分時計量：根據時間分別計算系統顯示用戶數據和控制動態；
*4）屏幕翻轉功能：可以實現液晶四方翻轉：可以向左向右向下、向上翻轉，方便使用；
5）裝置功能：電壓 AC50-320V、電流范圍0-100A、功率：0-30000W、頻率0-50HZ、功率因數0.00-1.00PF、測量精度1.0、WIFI聯網支持遠程控制、語音控制：支持、控制輸出：1路10A、過渡保護：斷開、欠壓保護：斷開；
6）曲線歷史數據：TFT真彩屏IPS高清顯示電流測量、電壓、電能、功率數據、功率因數數據；
7）APP數據：電流測量、電壓、電能、功率數據、功率因數數據；
8）APP報表功能：可以提供日?qǐng)?bào)表、月報表、年報表功能等統計數據。APP功能：WIFI聯網支持遠程控制手機不限距離、通過智能APP可以實現遠程測量、遠程設定、歷史曲線、實驗臺安全實時監測實驗平臺；
9）實驗臺過值報警功保護能：對實驗臺進行過壓、低壓、過流過閥值后，系統可以通過喇叭與顯示界面發出雙層報警聲音執行并動作；
10）TFT真彩屏IPS高清顯示；
11）系統：包含賬號管理、設備管理、報修管理、用戶管理，實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間；
12）電壓：支持電壓220V50HZ/380V50HZ；
*13）環境數據：支持顯示實驗臺實時溫度顯示，環境空氣質量顯示PM2.5顯示；
*14）提供設以下安全報告截圖：A、電擊媓量和危險防護安全、B、SEVL電路、C受限制電源、D發熱要求、E異常工作和保護條件。
五、實訓項目：
1、技工基本技能實訓；
2、專用工具的基本操作；
3、空調系統管件焊接；
5、柜式空調冷系統的抽真空與充注制冷劑R22；
6、柜式空調主控板電路原理；
7、柜式空調故障與分析；
8、柜式空調的安裝與維修；
9、內機不工作故障；
10、外風機不工作，壓縮機保護故障；
11、電源故障；
12、傳感器故障。

友情提示：
1、設備驗收：各采購單位收貨時請檢查柜式空調實訓考核裝置的貨品外觀，核實的本設備及配件，拒收處于受損狀態的柜式空調實訓考核裝置；
2、設備質保：茂育將為各采購單位提供柜式空調實訓考核裝置說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對柜式空調實訓考核裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е鹿袷娇照{(diào)實訓考核裝置的選型錯誤或購設備數量錯誤，造成柜式空調實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：柜式空調實訓考核裝置發貨期為參考值，如您需要了解柜式空調實訓考核裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對柜式空調實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關柜式空調實訓考核裝置的技術咨詢。
