空調技能綜合實訓考核裝置,空調技能綜合實訓考核設備,空調技能綜合實訓考核平臺針對空調的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、制冷系統電氣接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。

[規格型號]：MYKT-15C

[產品名稱]：空調技能綜合實訓考核裝置

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

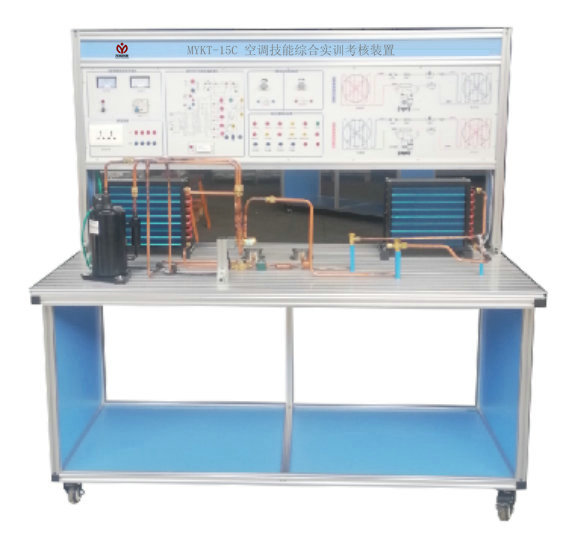

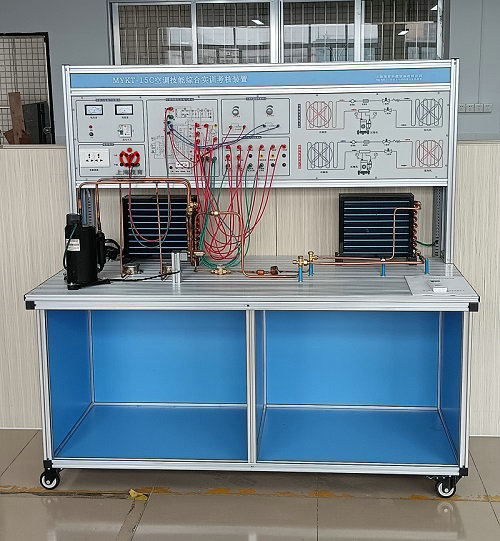

MYKT-15C 空調技能綜合實訓考核裝置

一、產品概述：
空調技能綜合實訓考核裝置,空調技能綜合實訓考核設備,空調技能綜合實訓考核平臺是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業制冷維修技術的特點，針對空調的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、制冷系統電氣接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
二、技術指標：
1、輸入電源：單相三線 AC220V±10% 50Hz；
2、工作環境：溫度-10℃～-40℃ 相對濕度≤85%（25℃）；
3、設備容量：≤1.5KVA；
4、制冷劑：空調部分R22；
5、外形尺寸（大約）150mm×700mm×1650mm；
6、防觸電保護類型：I類；
7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準；
8、環保等級材料選用符合國家相關環保標。
三、功能特點及組成：
1、該裝置集制冷空調系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，管道制作，焊接等、包含了制冷系統維修的全部步驟；
2、該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測量端子以及各路的輸出連接端子；
3、實訓平臺直觀展示了空調的系統結構、工作原理。可清楚的看到制冷系統結構 及主要部件的實物，系統還配置有電壓表、交流電流表、壓力表、信號指示燈等，使整個空調系統系統的實時工作狀態一目了然；
*4、該裝置是根據分體式空調器控制電路、作為實訓考核對象，能使學生熟練掌握空調器控制電路、基本原理及維修技術，考核板上印有分體式空調器電氣并加以檢測點，學生通過考核板上的電路圖了解其原理；
*5、裝置解決了傳統該類設備上只能看只能模無法進行動手組裝的缺欠，還解決了無法在設備上進行銅管焊接的難題，能使學生在該裝置上能夠反復進行系統組裝與焊接訓練。制冷器件采用開放式和拆裝式結構設計，創新的采用了銅管固定裝置對每個活動器件接頭進行可拆設計，有效的、保證了管路因反復拆裝所造成的損壞；
*6、在實訓臺方面進行了3030鋁材與不銹鋼全新搭配設計,采用3030鋁型材拼裝成，2080鋁型材桌面不僅干凈美觀，更重要的是焊接銅管時不會變形。實訓桌子采用L型框架設計；
7、制冷原理圖：彩色噴繪，直觀展示制冷系統原件排列位置；
8、電氣原理圖：真實為空調電器控制線路圖，展現了空用空調的全部電路原理，電阻，電容分布，繼電器控制輸出主要端子；
*9、控制線路模塊:面板為鋁板，面板上噴繪有完整的彩色線路圖包括空調控制板，遙控接收板，空調遙控器，測試端端子；
10、熱泵型家用空調系統:包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、毛細管、空調閥、視液鏡等。
四、項目實訓內容：
1、制冷工專用工具的使用；
2、氣焊焊槍的使用與焊接能力；
3、制冷系統管路的組裝能力；
4、制冷系統的保壓、檢漏與制冷劑加充能力；
5、控制電路的電氣連接與調試能力；
6、控制電路電氣故障考核、故障分析與故障排除能力；
7、學生的團隊協調組織能力；
8、電氣識圖和電氣設計能力。
五、裝置的配置清單：

序號	設備名稱	單位	數量	備注
1	可移動式平臺	套	1	不銹鋼+鋁材搭配，含操作平臺，工具操作臺，工具掛架
2	分體空調電氣控制掛箱	塊	1
3	實驗指導書	本	1
4	1P壓縮機	套	1
5	四通閥	套	1	三花
6	液視鏡	套	1
7	1/4過濾器	套	1
8	2*4冷凝器	套	1
9	2*4蒸發器	套	1
10	調速風機	套	1
11	45W鋁電機	套	1
12	200MM風網	套	2
13	200MM鋁風葉	套	2
14	3/8空調閥	套	1
15	1/4空調閥	套	1
16	3/8快速接頭	套	3	可焊接
17	1/4快速接頭	套	1	可焊接
18	毛細管	套	1
19	電容15UF	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查空調技能綜合實訓考核裝置的貨品外觀，核實的本設備及配件，拒收處于受損狀態的空調技能綜合實訓考核裝置；
2、設備質保：茂育將為各采購單位提供空調技能綜合實訓考核裝置說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對空調技能綜合實訓考核裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е驴照{(diào)技能綜合實訓考核裝置的選型錯誤或購設備數量錯誤，造成空調技能綜合實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：空調技能綜合實訓考核裝置發貨期為參考值，如您需要了解空調技能綜合實訓考核裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對空調技能綜合實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關空調技能綜合實訓考核裝置的技術咨詢。
