臥式鏜床實訓及技能考核設備,臥式鏜床實訓及技能考核裝置,臥式鏜床實訓及技能考核平臺可用于課堂演示、機床電氣控制原理性操作及實驗實習。可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。
臥式鏜床實訓及技能考核設備,臥式鏜床實訓及技能考核裝置,臥式鏜床實訓及技能考核平臺是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的設備?？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時為高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。
二、適用范圍
本裝置適用于T68臥式鏜床電氣控制的模擬與T68臥式鏜床電氣故障排除的技能考核。
三、技術性能
1、輸入電源：三相四線（～380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3、裝置容量：＜1KVA
4、外形尺寸：700mm×550mm×1750mm（左右）
四、裝置的基本裝備

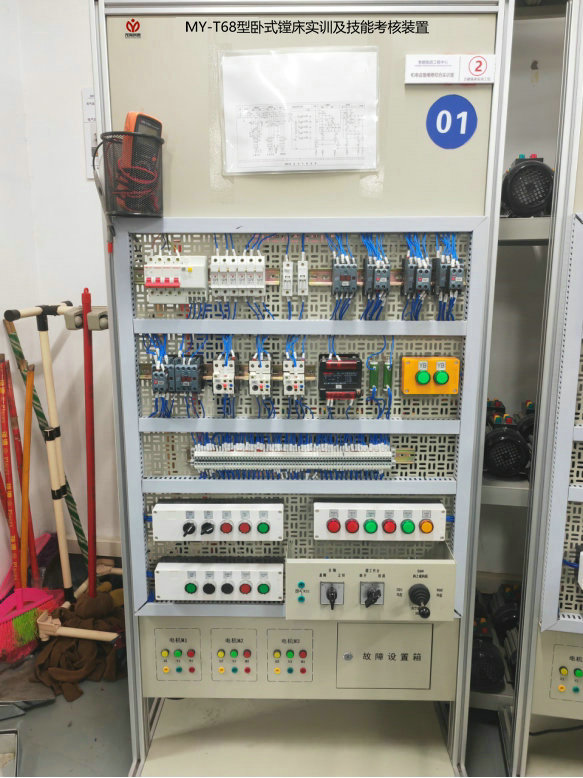

1、由鋁型材框架、貼圖區、網孔實訓區、電機控制區、故障設置區組成，實訓裝置底盤由鋼質噴塑與萬向輪組成。
2、貼圖區：圖紙用磁鐵吸附在看板上。
3、網孔實訓區：裝有T68臥式鏜床電氣控制電氣元件：斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，控制電路已接好線，實訓考核時設置好故障即可進入工作狀態。
4、工作電源：三相交流電源（380V）
5、人身安全保護體系
屏上裝有漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。
6、三相異步電動機
3只380V三相鼠籠異步電動機，分別用作主軸電動機（雙速）和快速移動電動機。
五、T68臥式鏜床電氣技能實訓考核故障點設置一覽表：
| 故障編號 |
故障現象 |
故障編號 |
故障現象 |
| 1 |
機床不能啟動 |
9 |
主軸電機不能正轉 |
| 2 |
主軸正轉不能啟動 |
10 |
主軸只有點動控制 |
| 3 |
主軸正轉不能啟動 |
11 |
主軸電機不能反轉 |
| 4 |
主軸正轉不能啟動 |
12 |
主軸正轉工作不正常 |
| 5 |
主軸不能工作 |
13 |
主軸低速不能工作 |
| 6 |
主軸無高速 |
14 |
主軸反轉工作不正常 |
| 7 |
主軸停止無制動 |
15 |
主軸高速不工作 |
| 8 |
主軸變速無沖動 |
16 |
快速電機不轉 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查臥式鏜床實訓及技能考核設備的貨品外觀，核實的本設備及配件，拒收處于受損狀態的臥式鏜床實訓及技能考核設備；
2、設備質保：茂育將為各采購單位提供臥式鏜床實訓及技能考核設備說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對臥式鏜床實訓及技能考核設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е屡P式鏜床實訓及技能考核設備的選型錯誤或購設備數量錯誤，造成臥式鏜床實訓及技能考核設備的退換貨要求，將不被接受；
4、設備貨期：臥式鏜床實訓及技能考核設備發貨期為參考值，如您需要了解臥式鏜床實訓及技能考核設備的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對臥式鏜床實訓及技能考核設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關臥式鏜床實訓及技能考核設備的技術咨詢。
