傳感器綜合實驗臺News

所在位置：首頁 > 產品展示 > 傳感器綜合實驗臺 正文

傳感器檢測技術實訓臺,傳感器檢測技術實訓裝置,傳感器檢測技術實訓設備主要由實訓桌、實訓臺、實訓掛箱、、溫度源、轉動源、數據采集通信等部分組成；可完成“傳感器原理與應用、自動檢測技術、工業自動化儀表與控制、非電量電測技術、傳感器與測控技術等課程的教學實驗。

[規格型號]：MYCGQ-01A

[產品名稱]：傳感器檢測技術實訓臺

[價格]： 元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

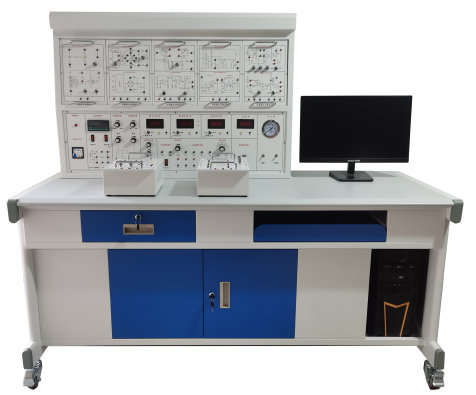

MYCGQ-01A 傳感器檢測技術實訓臺（掛箱式22種傳感器）

一、產品概述：
傳感器檢測技術實訓臺,傳感器檢測技術實訓裝置,傳感器檢測技術實訓設備是適應不同類別、不同層次的專業教學實驗設備?？赏瓿?ldquo;傳感器原理與應用、自動檢測技術、工業自動化儀表與控制、非電量電測技術、傳感器與測控技術等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、技術參數：
1、輸入電源：AC220V±5% 50±1Hz；
2、額定電流：≤5A；
3、相對溫度：-5℃～40℃；
4、相對濕度：＜85%（25℃）；
5、實訓裝置外形尺寸：1700×700×1500mm（參考）。
三、裝置功能配置：
1、實訓裝置主要由實訓桌、實訓臺、實訓掛箱、、溫度源、轉動源、數據采集通信等部分組成。實訓臺上配有電壓表、電流表、頻率/轉速表、機械式壓力表、手動氣壓源、PID智能調節儀及常用的穩壓電源、信號源等；
2、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，實訓桌下方配有抽屜與元器件儲存柜，用于存放元器件，右邊預留放電腦位置；
3、實訓臺：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，實訓臺上方掛有各種傳感器模塊掛箱，下方配有各種電源、儀器儀表及信號源；
4、實訓臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能；
5、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A；
6、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）；
7、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器；
8、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%；
9、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min；
10、數字式直流電流表：三位半顯示，量程2mA、20mA，輸入阻抗100KΩ，精度1%；
11、溫度表：0-150℃度，精度1%；
12、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能；
13、機械式壓力表：0-50Kpa，精度2%；
14、手動氣壓源：0-50Kpa；
15、加熱源：16V交流電源加熱，溫度控制范圍0~150℃；
16、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分；
17、振動源：振動頻率1-30Hz（可調），共振頻率15Hz左右。
四、數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
五、傳感器種類掛箱及技術指標：（參考值）

序號	實訓掛箱模塊	傳感器名稱	量程	精度
1	電阻/霍爾式/電容式傳感器掛箱模塊	電阻式傳感器	± 2mm	± 1.5%
2		霍爾式傳感器	≥ 2mm	0.1%
3		電容式傳感器	± 5mm	± 1.3%
4	光電式/電感式傳感器掛箱模塊	電感式傳感器	± 5mm	± 3%
5		光電式傳感器	0-2400轉/分	≤ 1.5%
6	溫度式/渦流式傳感器掛箱模塊	渦流式傳感器	≥ 1mm	± 3%
7	溫度式/渦流式傳感器掛箱模塊	溫度式傳感器	0-100℃	± 2%
8	熱電偶、熱電阻/壓電式加速度傳感器掛箱模塊	壓電式加速度傳器	1-30Hz	± 2%/s
9		磁電式傳感器		0 .5V/m
10		K 型熱電偶傳感器	0-100℃	± 3%
11		E型熱電偶傳感器	0-100℃	± 3%
12		Pt100鉑電阻傳感器	0-100℃	± 3%
13		Cu50銅電阻傳感器	0-100℃	± 3%
14	光纖式/壓力傳感器掛箱模塊	光纖式傳感器	≥1.5mm	± 1.5%
15	光纖式/壓力傳感器掛箱模塊	壓力傳感器	0-10kpa	± 2%
16	超聲波/濕敏傳感器掛箱模塊	超聲波傳感器	20-60cm	1cm
17	超聲波/濕敏傳感器掛箱模塊	濕敏傳感器	100-95%RH	± 5%
18	移相器、相敏檢波器/熱釋電紅外傳感器掛箱模塊	熱釋電紅外傳感器		3200V/W
19	移相器、相敏檢波器/熱釋電紅外傳感器掛箱模塊	MQ3氣敏傳感器	50-200ppm
20		霍爾式測速傳感器	0-2400轉/分	± 1.5%
21		渦流測速傳感器	0-2400轉/分	≤ 1.5%
22		磁電測轉速傳感器	0-2400轉/分	≤ 1.5%
23		轉速傳感器	0-2400轉/分	≤ 1.5%

六、傳感器特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實訓時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板模塊采用掛箱式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實訓項目，實訓項目還可以根據新產品的開發不斷拓展。
七傳感器實訓內容如下： 帶*實驗為思考實驗

實驗一	電阻式傳感器的單臂電橋性能實驗
實驗二	電阻式傳感器的半橋性能實驗
實驗三	電阻式傳感器的全橋性能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變面積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的性能實驗
實驗十四	激勵頻率對差動變壓器特性的影響
實驗十五	差動變壓器的振動實驗*
實驗十六	差動變壓器的電子秤實驗*
實驗十七	光電式傳感器的轉速測量實驗
實驗十八	光電式傳感器的旋轉方向測量實驗
實驗十九	接近式霍爾傳感器實驗
實驗二十	霍爾傳感器的轉速測量實驗
實驗二十一	霍爾傳感器的振動測量實驗
實驗二十二	渦流傳感器的位移特性實驗
實驗二十三	被測體材質對渦流傳感器特性的影響實驗
實驗二十四	渦流式傳感器的振動實驗
實驗二十五	渦流式傳感器的轉速測量實驗
實驗二十六	溫度傳感器及溫度控制實驗（AD590）
實驗二十七	K型熱電偶的溫度控制實驗
實驗二十八	熱電偶冷端溫度補償實驗*
實驗二十九	E型熱電偶的溫度控制實驗
實驗三十	Pt100鉑電阻的溫度控制實驗
實驗三十一	Cu50銅電阻的溫度控制實驗
實驗三十二	磁電式傳感器的特性實驗
實驗三十三	磁電式傳感器的轉速測量實驗
實驗三十四	磁電式傳感器的應用實驗*
實驗三十五	壓電加速度式傳感器的特性實驗
實驗三十六	光纖傳感器的位移特性實驗
實驗三十七	光纖傳感器的振動實驗
實驗三十八	光纖傳感器的轉速測量實驗
實驗三十九	壓阻式壓力傳感器的特性實驗
實驗四十	壓阻式壓力傳感器的差壓測量實驗*
實驗四十一	超聲波傳感器的位移特性實驗
實驗四十二	超聲波傳感器的應用實驗
實驗四十三	氣敏傳感器的原理實驗
實驗四十四	濕度式傳感器原理實驗
實驗四十五	氣體流量的測定*
實驗四十六	移相器實驗
實驗四十七	相敏檢波器實驗
實驗四十八	低通濾波器實驗
實驗四十九	熱釋電紅外傳感器實驗

八、傳感器配置清單：

序號	器件名稱	單位	數量
1	實訓臺	臺	1
2	實訓桌	張	1
3	升降圓凳	張	2
4	電阻式霍爾式/電容式傳感器掛箱模塊	塊	1
5	光電式/電感式傳感器掛箱模塊	塊	1
6	溫度式/渦流式傳感器掛箱模塊	塊	1
7	熱電偶、熱電阻/壓電加速度式傳感器掛箱模塊	塊	1
8	光纖式/壓力傳感器掛箱模塊	塊	1
9	超聲波/濕敏傳感器掛箱模塊	塊	1
10	移相器、相敏檢波器/熱釋電紅外傳感器掛箱模塊	塊	1
11	電阻式傳感器	個	1
12	電容式傳感器	個	1
13	霍爾式傳感器	個	1
14	電感式傳感器	個	1
15	光電式傳感器	個	1
16	渦流式傳感器	個	1
17	渦流測速傳感器	個	1
18	溫度式傳感器	個	1
19	振動臺（壓電加速度式/磁電式傳感器、位移臺架）	套	1
20	磁電測速傳感器	個	1
21	光纖式傳感器	個	1
22	壓力傳感器	個	1
23	超聲波傳感器	對	2
24	氣敏傳感器	個	1
25	濕敏傳感器	個	1
26	霍爾式轉速傳感器	個	1
27	轉速傳感器	個	1
28	K型熱電偶傳感器	只	2
29	E型熱電偶傳感器	只	1
30	Pt100鉑電阻傳感器	只	1
31	Cu50銅電阻傳感器	只	1
32	熱釋電紅外傳感器	個	1
33	溫度加熱室	臺	1
34	測微器	把	1
35	壓力表	只	1
36	橡皮氣囊	個	1
37	氣管	條	2
38	鐵片、銅片、鋁片各一片	片	3
39	Φ8×4磁鋼	粒	1
40	超聲波反射擋板	塊	1
41	傳感器實驗指導書	冊	1
42	實驗連接導線	條	25
43	USB數據采集連接線	條	1
44	數據采集處理軟件	U盤	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查傳感器檢測技術實訓臺的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的傳感器檢測技術實訓臺；
2、設備質保：茂育將為各采購單位提供傳感器檢測技術實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對傳感器檢測技術實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е聜鞲衅鳈z測技術實訓臺的選型錯誤或購買設備數量錯誤，造成傳感器檢測技術實訓臺的退換貨要求，將不被接受；
4、設備貨期：傳感器檢測技術實訓臺發貨期為參考值，如您需要了解傳感器檢測技術實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對傳感器檢測技術實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關傳感器檢測技術實訓臺的技術咨詢。
