電機拖動實訓裝置,電機拖動實訓臺,電機拖動實訓設備主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。適用于各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。

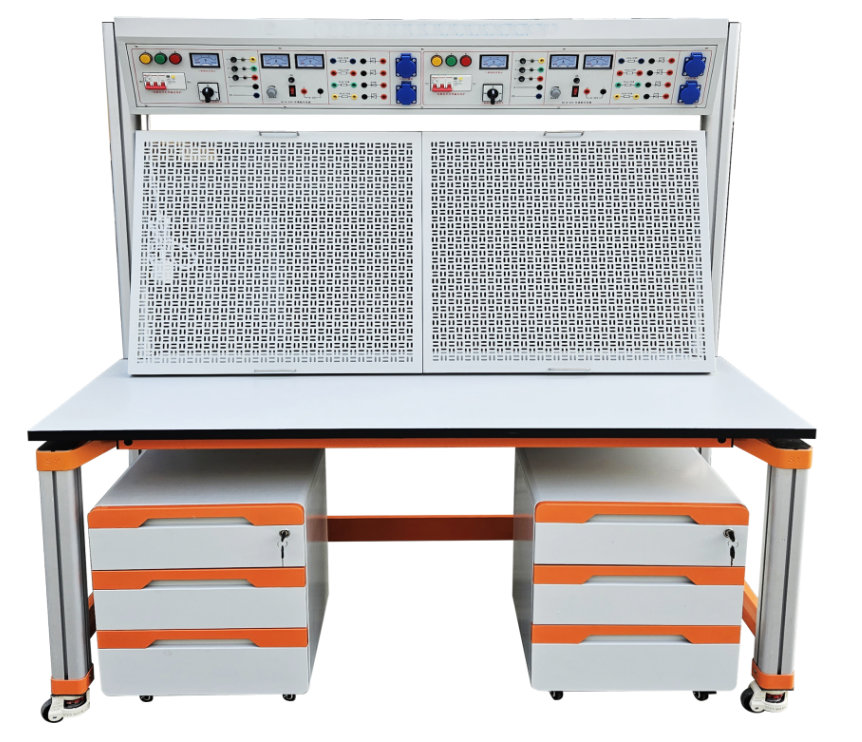

電機拖動實訓裝置

[規格型號]：MYDJ-23B

[產品名稱]：電機拖動實訓裝置

[價格]：   元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

MYDJ-23B 電機拖動實訓裝置


一、產品概述：
電機拖動實訓裝置,電機拖動實訓臺,電機拖動實訓設備主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。適用于各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
二、技術指標
1、外型：整體尺寸1600mm×700mm×1750mm；
2、實訓臺架的材料：鋼板、鋁合金結構；
3、電源(雙組具有相同資源)：
1）輸入：三相AC 380V ±10% 50HZ 三相五線；
2）固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。
3）可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4、接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5、保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6、4只5408二極管，用于能耗制動的整流電路；
7、三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元氣件、網孔板厚度1.5MM。
五、實訓所需元器件清單（每臺配置清單）
序號
名   稱
型號與規格
數量
備注
1
日光燈管套件（鎮流器）
10W
1套

2
空氣開關
DZ47-63LE4P5A
1只

3
保險絲座
RT18-32/3P
1只

4
直插式保險座
RT14-20
2只

5
熔斷器
RT18-20/3A
3只

6
熔斷器
RT14-20/2A
2只

7
交流接觸器

3只

8
接觸器輔助觸頭

3只

9
熱繼電器

2只

10
通電延時時間繼電器
ST3PA-B/380V（0-10S）
1只

11
時間繼電器座
PF-083A
1只

12
按鈕開關盒
3孔
2只

13
電阻
75Ω/75W
3只
裝實驗臺上
14
電阻
10Ω/25W
1只
15
二極管
1N5408
4只
16
行程開關
LX9-222
2只

17
行程開關
LX9-001
2只

18
塑料安裝卡子

200只

19
自攻螺絲

100只

20
接線端子排
JF5-2.5/5
2條

21
G形導軌
0.2米
1根

22
三相鼠籠式異步電動機
AC380V   Y/△
2臺

六、參考實訓項目
1、三相異步電動機直接啟動控制
2、三相異步電動機接觸器點動控制線路
3、三相異步電動機接觸器自鎖控制線路
4、三相異步電動機Y/△自動控制線路
5、接觸器聯鎖的正反轉控制線路
6、按鈕聯鎖的三相異步電動機正反轉控制線路
7、雙重聯鎖的三相異步電動機正反轉控制線路
8、三相異步電動機多地控制
9、三相異步電動機串電阻降壓啟動控制線路
10、工作臺自動往返控制線路
